RAILSYSTEMEN

HOGE KWALITEIT EN MODULAIRE CONSTRUCTIE VOOR EEN EFFICIËNTE ASSEMBLAGE

Novoferm railsystemen hebben een slim modulair ontwerp en worden zoveel mogelijk vooraf geassembleerd.
Onze railsystemen zijn geschikt voor alle Thermo en NovoLux (XL) deuren. Gecertificeerde kwaliteit en duurzaamheid zijn vanzelfsprekend bij de ontwikkeling en de installatie.

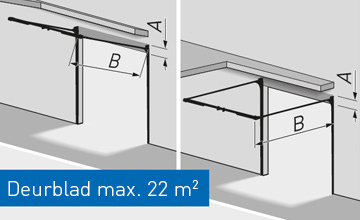

T240 - LAAG INBOUW RAILSYSTEEM
BINNENLIGGENDE KABELS +
STALEN DRAAGPROFIEL
A = 240 mm
B = Dag hoogte + 1.000 mm
Breedte max. 6.500 mm
Maximale deurbladoppervlak: 28 m²

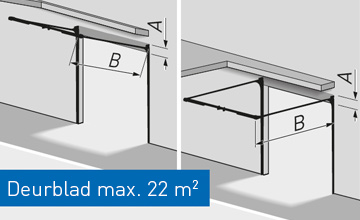

T340 - NORMAAL RAILSYSTEEM
VERENPAKKET ACHTER +
STALEN DRAAGPROFIEL
A = 350 mm
B = Dag hoogte + 750 mm
Breedte max. 6.500 mm
Maximale deurbladoppervlak: 22 m²

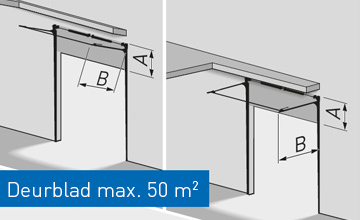

T400 - VERHOOGD RAILSYSTEEM
A = DH + 200 mm
B = Dag hoogte - DH + 600 mm
Breedte max. 4.500 mm
Vereiste heffing min. 1.450 mm
Maximale deurbladoppervlak: 50 m²

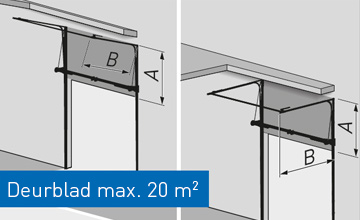

T400 HF - VERHOOGD RAILSYSTEEM
LAAGLIGGENDE VEERAS +
STALEN DRAAGPROFIEL
A = Heffing + 400 mm
B = Dag hoogte - DH + 600 mm
Maximale deurbladoppervlak: 20 m²

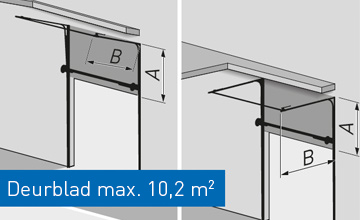

T400 DS - VERHOOGD RAILSYSTEEM
LAAGLIGGENDE VEERAS
A = Heffing + 200 mm
B = Dag hoogte - DH + 600 mm
Breedte max. 3.200 mm
Hoogte max. 3.200 mm
Vereiste heffing min. 1.700 mm
Maximale deurbladoppervlak: 10.2 m²

T400 DDE - VERHOOGD RAILSYSTEEM
LAAGLIGGENDE
VOORGEASSEMBLEERDE VEERAS
(beschikbaar vanaf 9 deuren)
A = Heffing + 200 mm
B = Dag hoogte - Heffing + 600 mm
Breedte max. 3.200 mm
Hoogte max. 3.200 mm
Vereiste heffing min. 1.700 mm
Maximale deurbladoppervlak: 10.2 m²

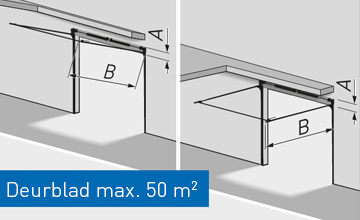

T450 - STANDAARD RAILSYSTEEM
A = 430 - 510 mm
B = Dag hoogte + 650 mm
Maximale deurbladoppervlak: 50 m²

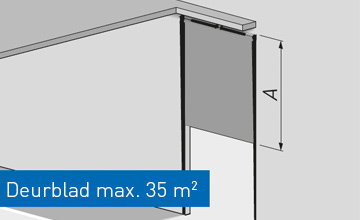

T500 - VERTICAAL RAILSYSTEEM
A = Dag hoogte + 560 mm
Maximale deurbladoppervlak: 35 m²

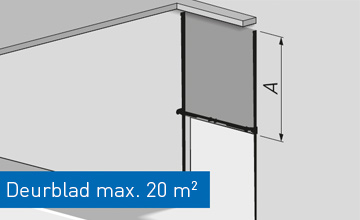

T500 HF - VERTIKAAL RAILSYSTEEM
LAAGLIGGENDE VEERAS +
STALEN DRAAGPROFIEL
A = Dag hoogte + 400 mm
Breedte max. 4.500 mm
Maximale deurbladoppervlak 20 m²

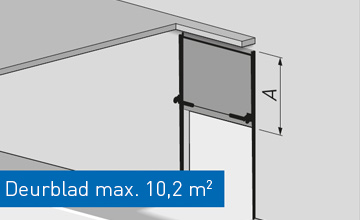

T 500 DS - VERTICAAL RAILSYSTEEM
LAAGLIGGENDE VEERAS
A = Dag hoogte + 400 mm
Breedte max. 3.200 mm
Hoogte max. 3.200 mm
Maximale deurbladoppervlak: 10.2 m²

T500 DDE - VERTICAAL RAILSYSTEEM
LAAGLIGGENDE
VOORGEASSEMBLEERDE VEERAS
(beschikbaar vanaf 9 deuren)
A = Dag hoogte + 400 mm
Breedte max. 3.200 mm
Hoogte max. 3.200 mm
Maximale deurbladoppervlak: 10.2 m²

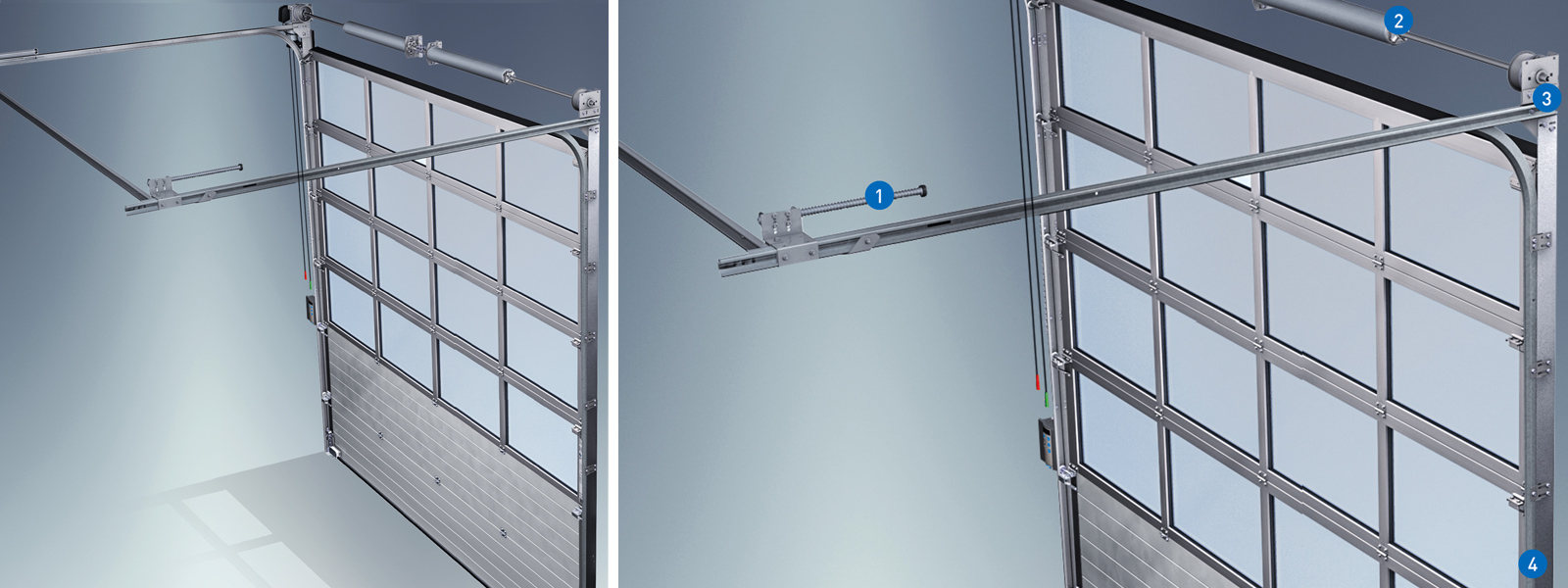

Highlights railsystemen

Novoferm railsystemen zijn modulair opgebouwd en worden zoveel mogelijk vooraf gemonteerd. De railsystemen zijn geschikt voor zowel Thermo als NovoLux overheaddeuren en voor de NovoLux XL overheaddeur.
Gecertificeerde kwaliteit en duurzaamheid staan altijd centraal bij de ontwikkeling en montage van de railsystemen.

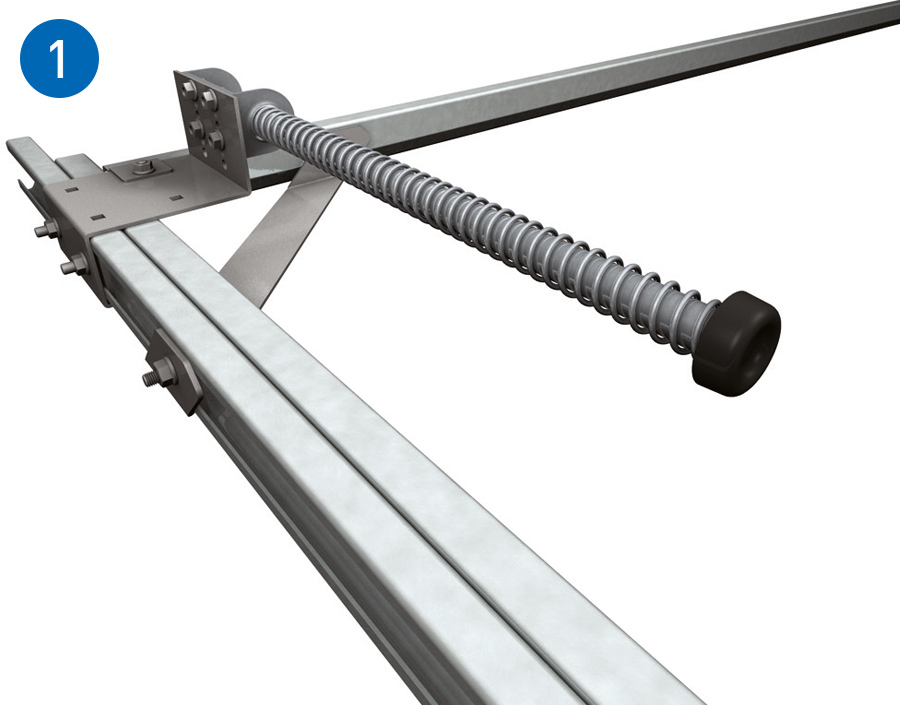

VEERBUFFER
De zware veerbuffer zorgt ervoor dat de deur een eerste duw krijgt in de horizontale positie voor het sluitproces. De lengte van de veerbuffer is afhankelijk van de configuratie van de deur.

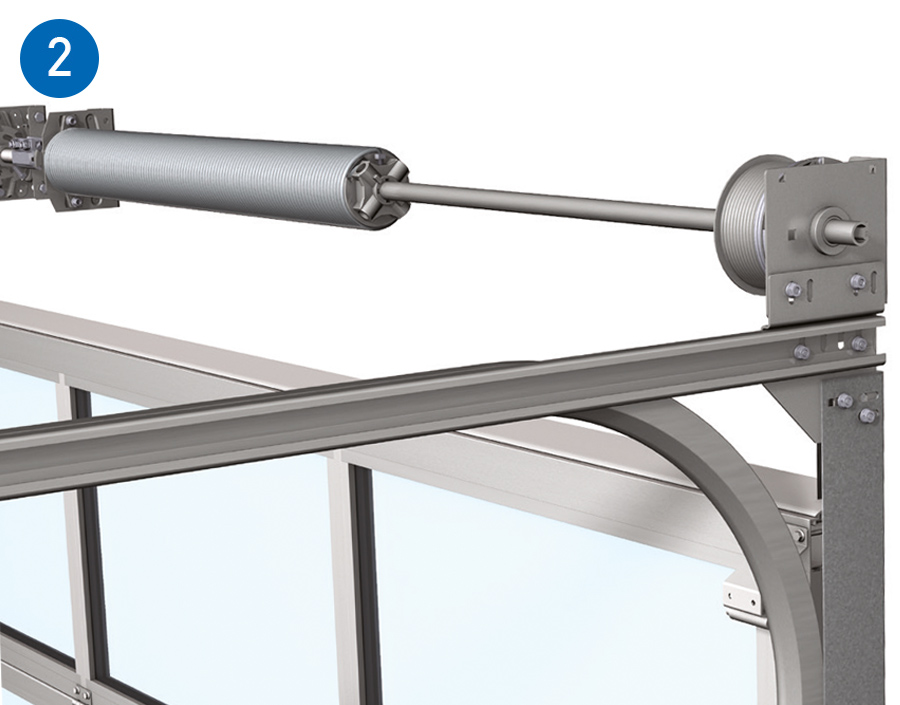

TORSIEVEREN
De torsieveren zijn standaard ontworpen voor 30.000 belastingscycli. Voor ruimtes waar de deuren veel worden gebruikt, zijn torsieveren beschikbaar die zijn ontworpen voor 60.000 belastingscycli.

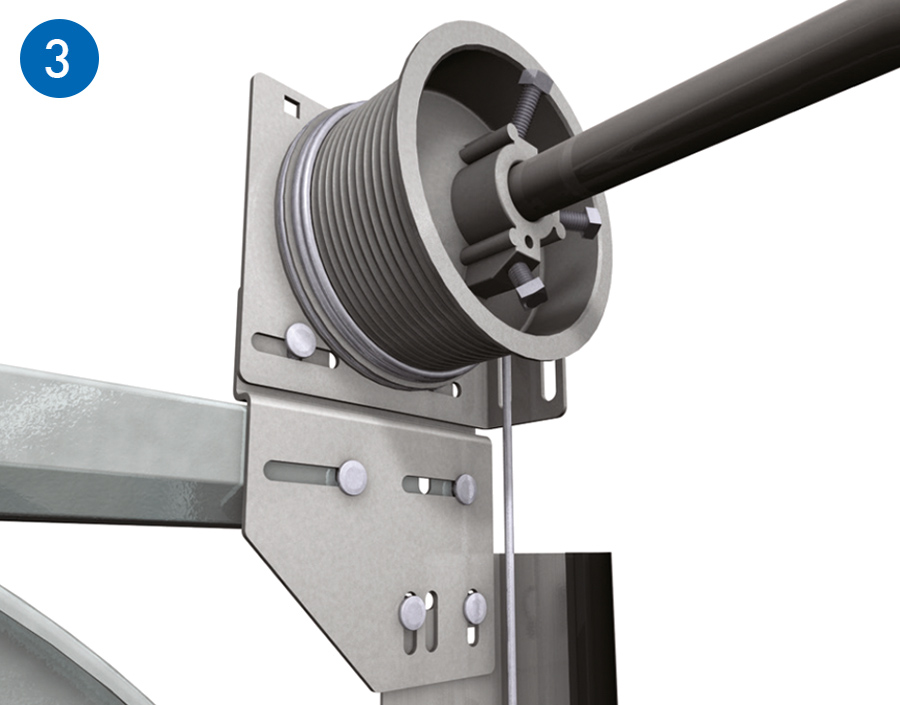

STEUNKABEL
Dankzij het modulaire ontwerp van onze railsystemen en de bijbehorende hulpstukken, kunnen we altijd de juiste positie van de steunkabel ten opzichte van de verticale rails garanderen. Dit garandeert maximale veiligheid en betrouwbaarheid.

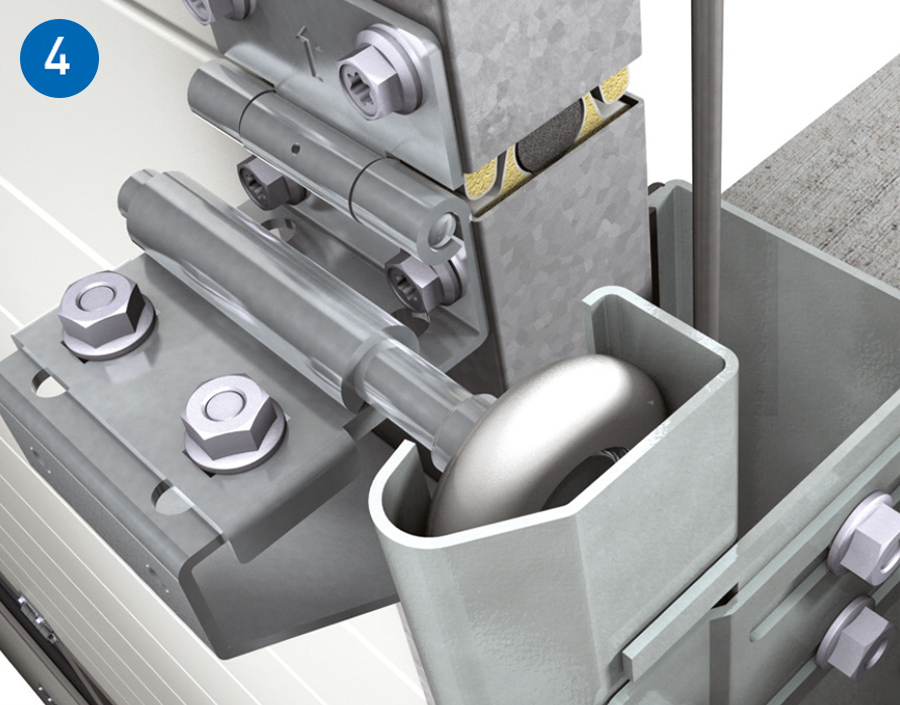

VEILIGHEIDSRAIL
De veiligheidsrail zorgt ervoor dat de rollen niet kunnen ontsporen. Voor extra veiligheid blijft de ophangkabel veilig verborgen in de rail.
