SNELROLDEUREN VOOR BINNEN
SNELROLDEUREN HOUDEN UW BINNENKLIMAAT OPTIMAAL
Novoferm snelroldeuren voor binnen zijn ontworpen voor installatie binnen in gebouwen, in doorgangen tussen ruimtes en hallen met relatief minder winddruk. Welke deur het meest geschikt is voor uw situatie hangt af van verschillende factoren. In de eerste plaats de afmeting en de maximale winddruk in de doorgang. De winddruk tussen kleinere ruimtes is over het algemeen lager dan tussen grote hallen of in een luchtsluis.
Snel openen en sluiten, zonder het verkeer te hinderen, zorgt ervoor dat tocht in uw gebouw geen kans krijgt.
Zo blijft het binnenklimaat - zelfs bij veel verkeer tussen de ruimtes - behouden. Dat spaart energie!
Er zijn 3 basisuitvoeringen, die geheel naar uw wensen en behoeften kunnen worden uitgevoerd:
- SpeedRoller Prime - tot 12,25m2 en lage windlast
- SpeedRoller Strong - tot 25m2 en matige windlast

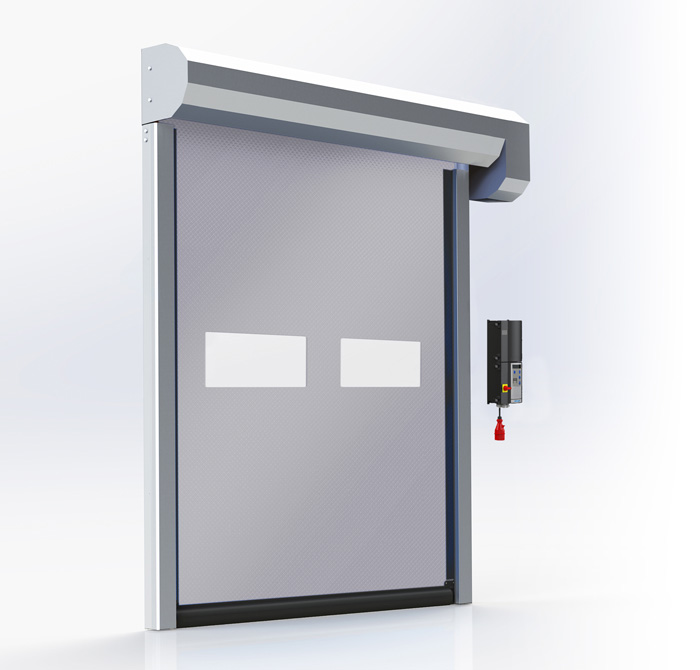

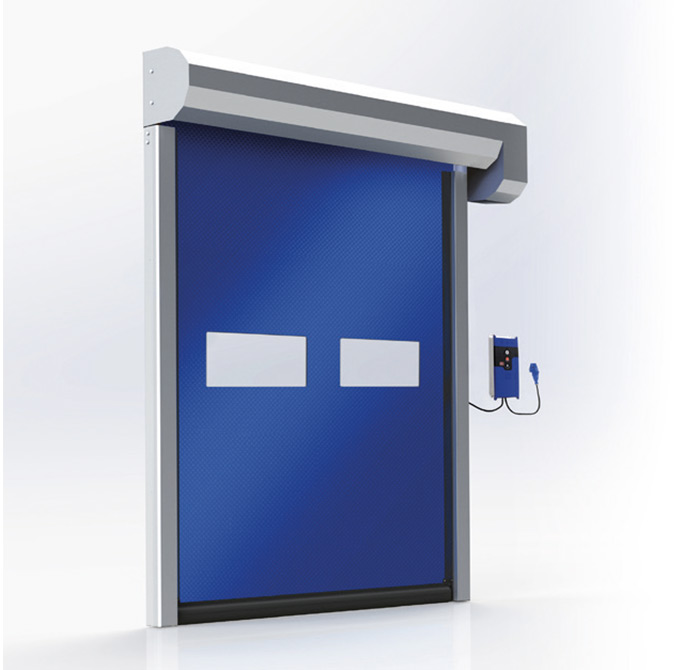

- SpeedRoller NovoZip - tot 20,25m2 en hogere windlast
SpeedRoller Prime
SpeedRoller Strong

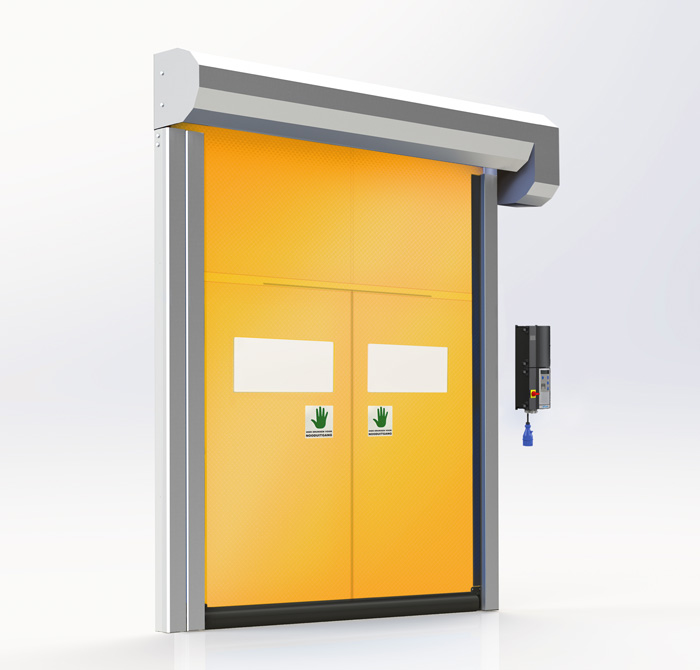

SpeedRoller NovoZip

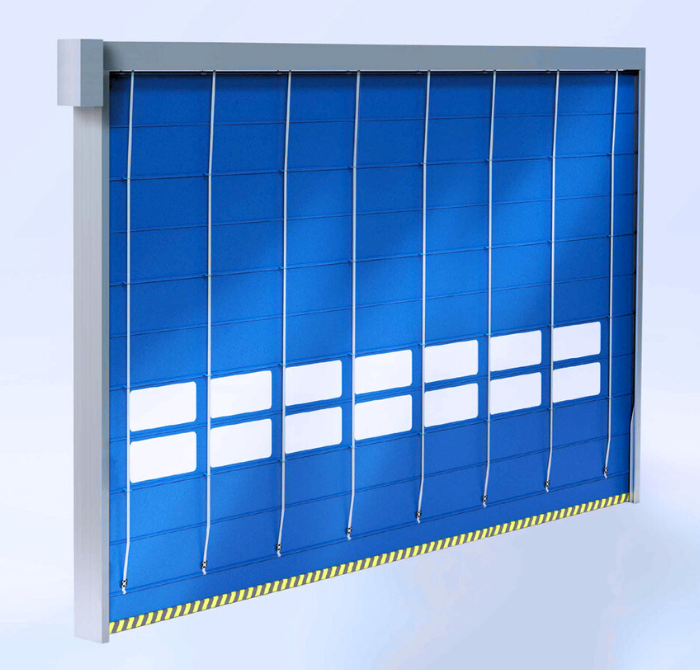

SpeedRoller NovoGrande
Overzicht en eigenschappen
Overzicht van de snelroldeuren voor binnengebruik
| Typeaanduiding | PRIME | PRIME | PRIME-XF ISO | STRONG | STRONG | STRONG | NOVOZIP |
| Max. oppervlakte (m2) | 6,3 | 12,25 | 12,25 | 9 | 25 | 25 | 20,25 |
| Max. breedte | 2.250 | 3.500 | 3.500 | 3.000 | 5.000 | 5.000 | 4.500 |
| Max. hoogte | 2.800 | 3.500 | 3.500 | 3.500 | 5.000 | 5.000 | 4.500 |
| Max. windbelastingsklasse volgens EN 12424 | 0 | 0 | 0 | 0 | 2 | 1 | 3 |
| Bestand tegen windbelasting tot min. [* met WindLoad Optimiser]. | 5 / 7* Bft | 3 / 7* Bft | 3 / 7* Bft | 8 Bft | 7 Bft | 7 Bft | 11 Bft |
| Openingssnelheid met frequentieregelaar | 2,2 m/s | 1,5 (2,2) m/s | 2,2 m/s | 1,8 m/s | 1,8 (2,2) m/s | 1,8 m/s | 2,0 m/s |
| Sluitsnelheid met frequentieregelaar | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s | 0,5 m/s |
| Openings- / sluitingssnelheid met standaard besturing | - | 1 m/s | 1 m/s | 1 m/s | 1 m/s | 1 m/s | - |
| Dikte gordijn in mm (standaard / optioneel) | 0,7 / 1,2 | 1,2 | 8,0 | 0,7 | 0,7 / 1,2 | 0,8 | 1,0 |
| Gordijngewicht in g/m² (standaard / optioneel / M2) | 680 / | 680 / | ISO vulling | 680 | 680 / |
| 900 M2 |
| Voldoet aan EN 13241 | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Geschikt als buitendeur | nee | nee (nee) | nee | nee | nee (nee) | nee | Ja |
Afmetingen in mm, tenzij anders aangegeven

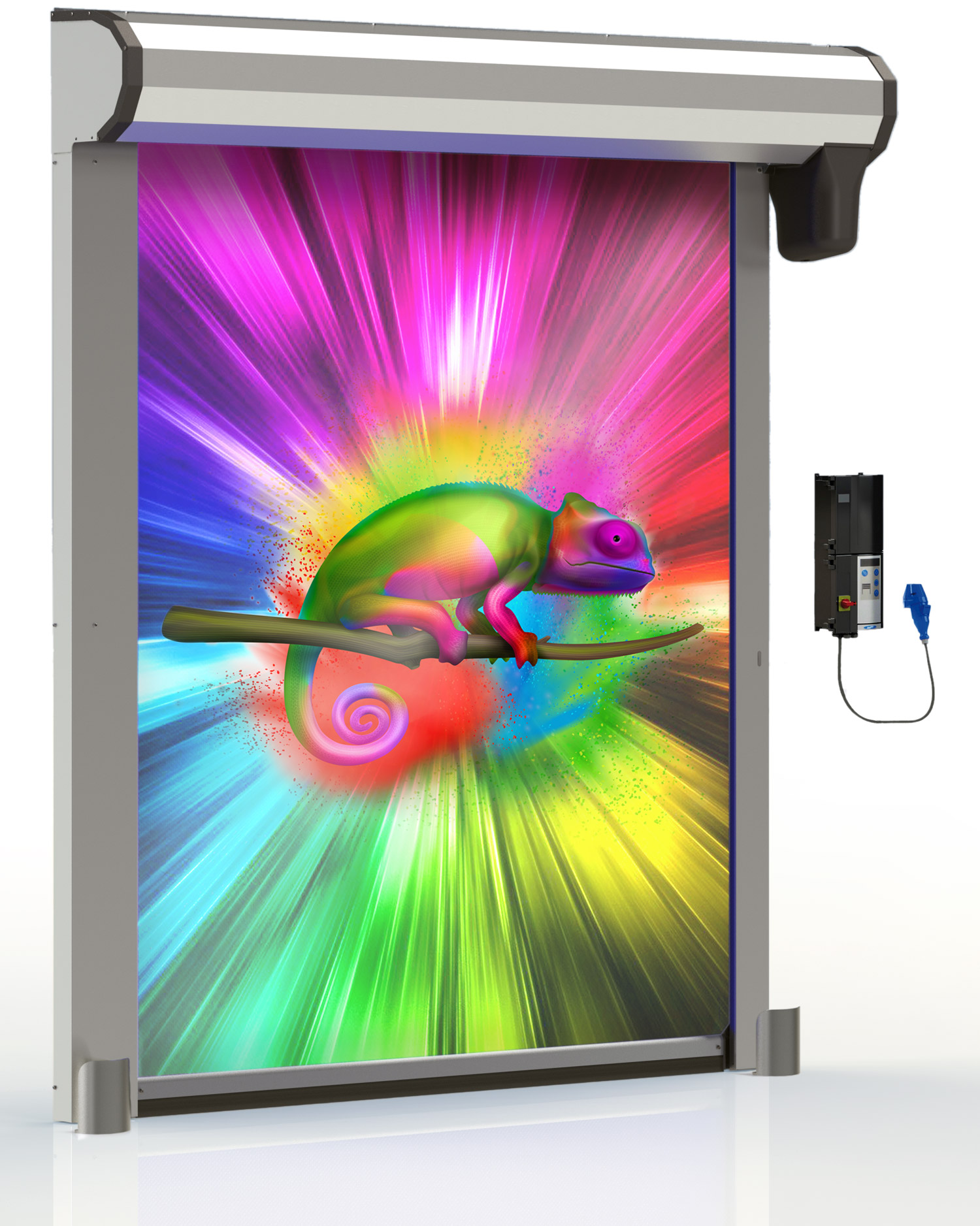

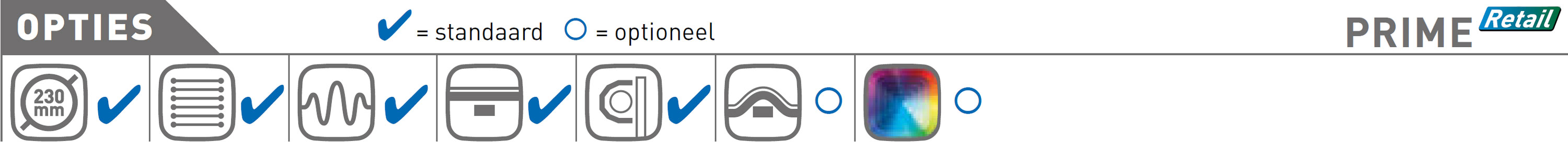

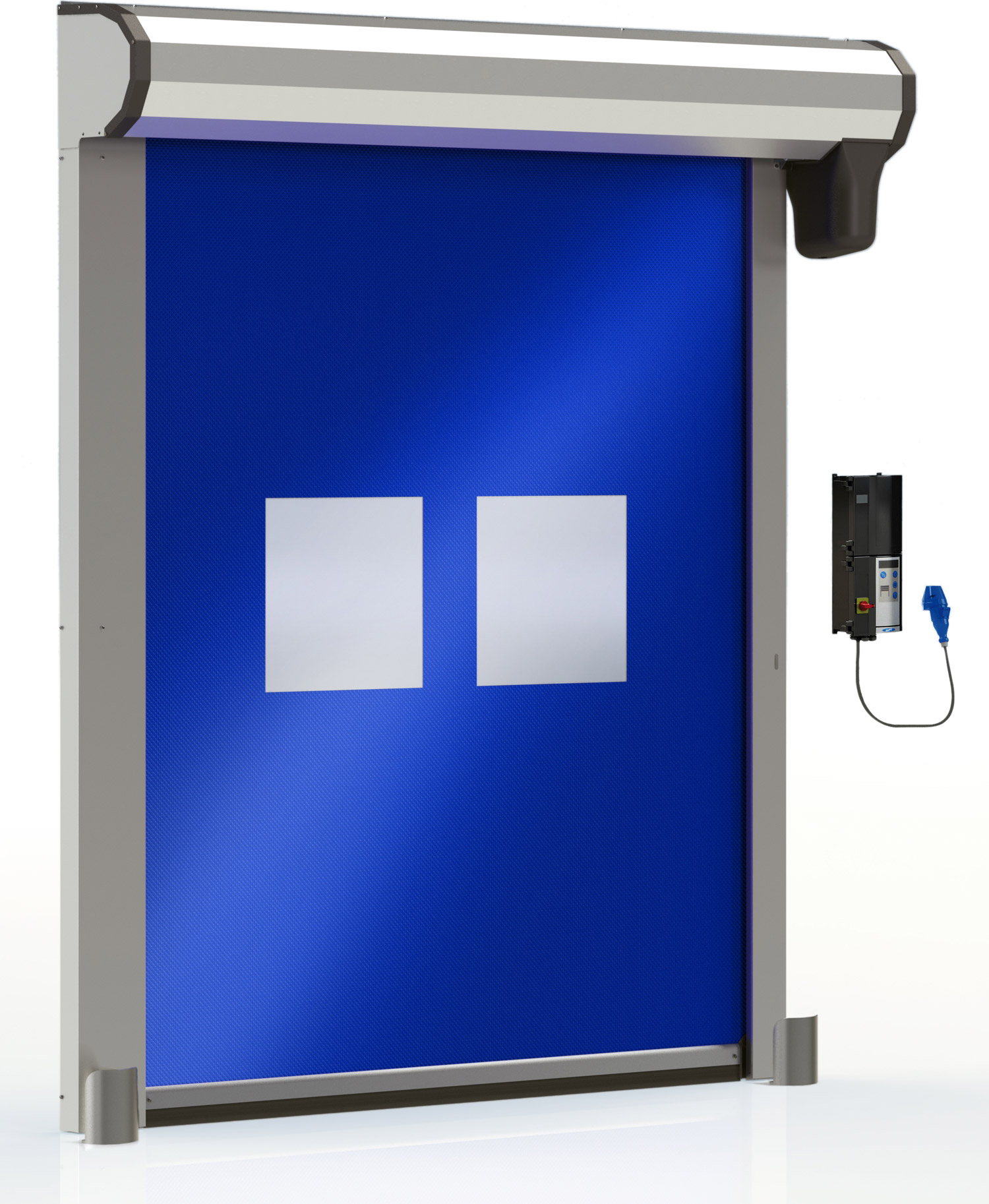

PRIME RETAIL
PERFECTE OPLOSSING VOOR DE VEELEISENDE WINKELIER
In supermarkten moeten de schappen voortdurend worden aangevuld vanuit het magazijn. Het is essentieel dat het personeel snel het magazijn in en uit kan met producten en palletwagens. De SPEEDROLLER PRIME RETAIL is specifiek ontwikkeld voor deze situatie. Contragewichten houden de bovenrol op spanning, zodat de deur vanzelf open gaat bij stroomuitval. Dit is in veel winkels gewenst vanuit veiligheidsoverwegingen. De Prime Retail is praktisch in gebruik en bespaart veel energie. Een grote drukknop of kaartlezer kan worden gebruikt om het personeel toegang te geven tot het magazijn terwijl klanten buiten worden gehouden. Omdat de Prime Retail relatief snel opent en sluit, blijft het klimaat in de verkoopruimte aangenaam. Deze innovatieve deur is veelzijdig en geschikt voor openingen tot 12,25 m2. Het deurblad uit één stuk loopt extreem stil en de sfeer in de winkelruimte wordt zichtbaar verbeterd met een mooie, heldere opdruk.
• OPENT AUTOMATISCH bij stroomuitval
• STIL deurblad uit één stuk, klanten horen de deur niet
• HANDIG EN MOOI gebruiksgemak en mooie opdruk!
GEMAK, SNELHEID, VEILIGHEID EN DE FULL-COLOR OPDRUK
zorgen er al jaren voor dat de Prime Retail bij veel supermarktketens wordt toegepast in alle filialen!
AFMETINGEN PRIME RETAIL
| max. oppervlak | 6,3 m² |
| max. breedte | 2.250 mm |
| max. hoogte | 2.800 mm |
| openingssnelheid bij frequentieregeling | 2.0 m/s |
| deurplaat dikte (optioneel) | 0,7 (1,2) mm |
| doekgewicht in gr/m² (optioneel) | 680 / 1.400 |
| windbelasting klasse (EN12424) | 0 (binnen) |
| windbestendigheid minimaal | 5 bft |
Productvoordelen
- Ontwikkeld als snelle, mooi bedrukte binnendeur voor kleinere doorgangen met relatief lage windbelasting

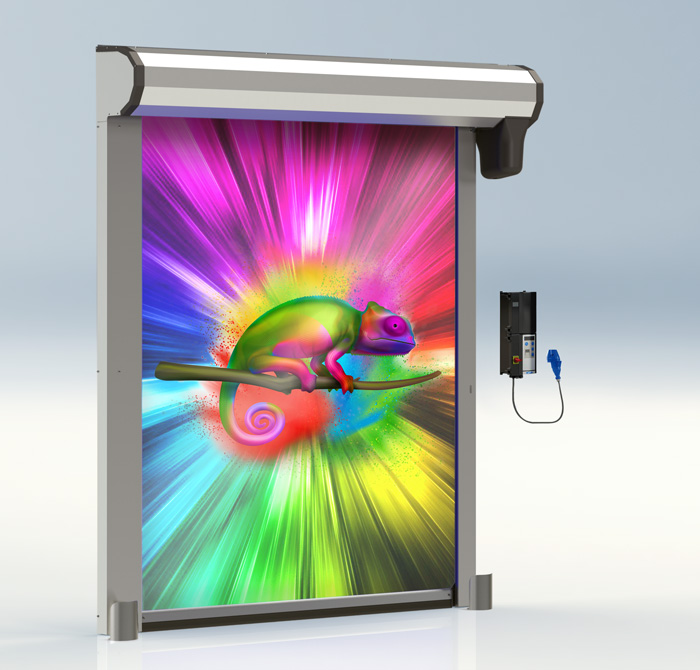

- Full Color bedrukking van het deurblad mogelijk,
met afbeelding of logo naar keuze (vraag naar de mogelijkheden!) - Standaard geïntegreerd veiligheidslichtscherm en deurblad balancering met gewichten voor optimale veiligheid in alle omstandigheden

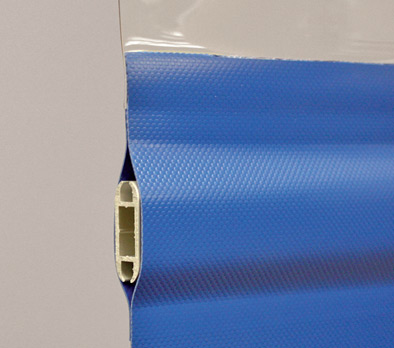

- Het deurblad is uit één stuk vervaardigd en daardoor uitermate stil
- Voldoet aan EN 13241
TOEPASSINGSVOORBEELDEN

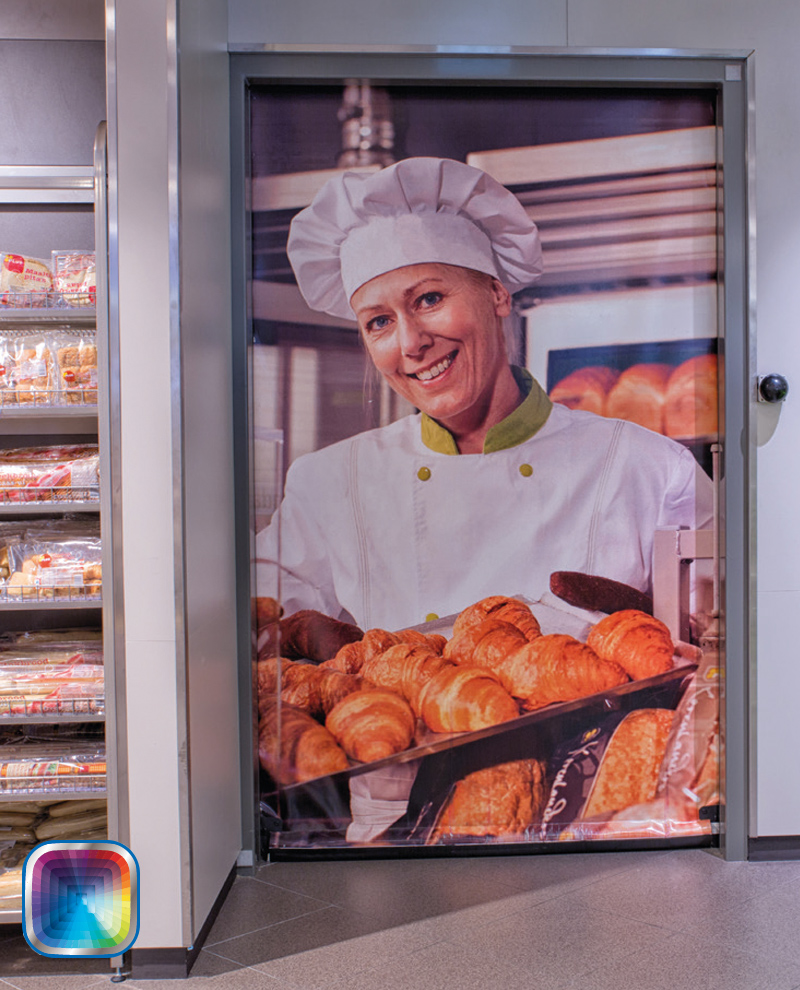

In supermarkten moeten de schappen voortdurend worden aangevuld vanuit het magazijn. Het is essentieel dat het personeel snel het magazijn in en uit kan met palletwagens, enz. Een grote drukknop of kaartlezer kan worden gebruikt om het personeel toegang te geven tot het magazijn terwijl klanten buiten worden gehouden. Omdat het Prime snelrolluik relatief snel opent en sluit, blijft het klimaat in de verkoopruimte aangenaam.
Het deurblad uit één stuk kan naar wens worden bedrukt. Zo kan een gesloten doorgang worden omgetoverd tot een aantrekkelijke blikvanger. Al met al reden genoeg voor Novoferm SpeedRollers om al jaren standaard te zijn in vele gerenommeerde supermarktketens!

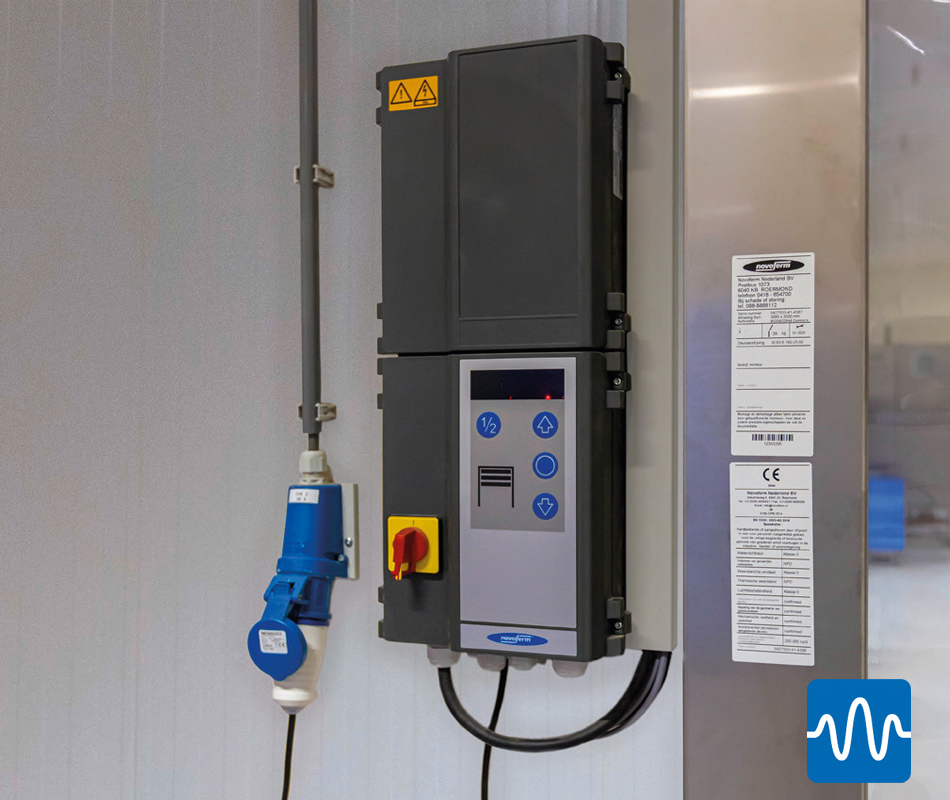

BESTURING
De deur wordt standaard geleverd met op-stop-neer knoppen op de besturing (ook in IP65 kast leverbaar). Het besturingssysteem regelt een veelheid aan functies, zoals:
• Regelbare openstandtijd, halve-hoogte stop, bedrijfs of servicestand, etc.
• Voor het bedienen van een SpeedRoller zijn veel opties beschikbaar, zoals radar, bewegingsmelder, afstandsbediening, verkeerslichten, sluisbesturing en nog veel meer.

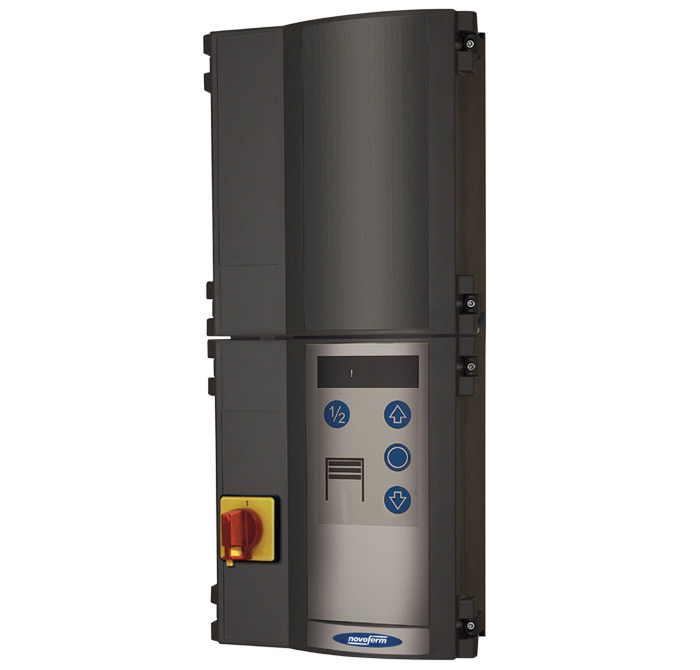

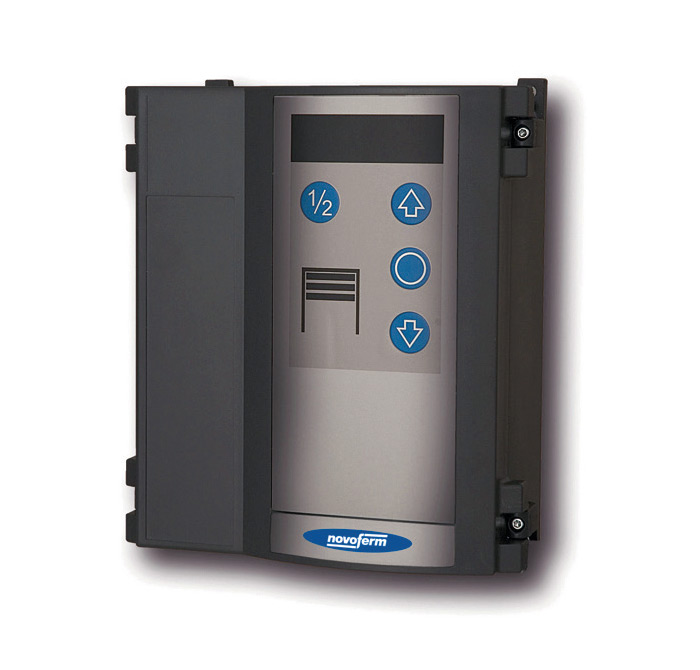

TECHNISCHE GEGEVENS T100R en T100R FU
| UITVOERING | Kunststof kast [IP54] 219 x 256 x 117 mm | Kunststof kast [IP54] met uitbreiding 219 x 550 x 117 mm |
| FREQUENTIEREGELING | Nee | Ja |
| AANSLUITING | 3N~400V/50Hz/16A ± 10%, CEE - stekker, 5-polig | LNPE~230V/50Hz/16AT ± 10%, CEE - stekker, 3-polig |
| BEDIENING | Drukknoppen (Op-Stop-Neer), Grote drukknop, Sleutelschakelaar, ClearWave paneel, Trekschakelaar etc. | |
| BEVEILIGING | Lichtscherm (standaard), Veiligheidsfotocel, Infrarood- & bewegingsdetector, Verkeerslicht etc. | |
| EXTRA’S | Inductielusdetector (standaard), Potentiaalvrije relais, Wederzijdse blokkering | |

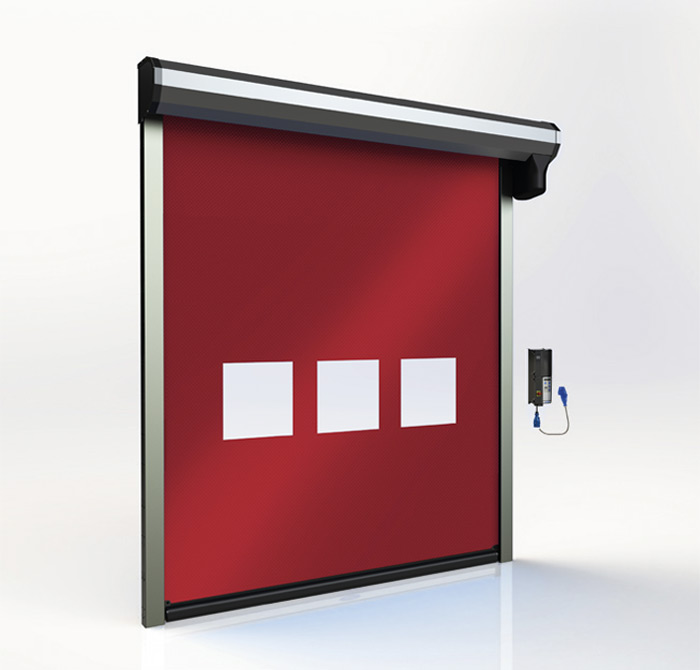

PRIME (-XF)
DE SNELLE, STILLE OPLOSSING TEGEN TOCHT
De PRIME is de basisversie van de SpeedRollers, ideaal voor lichte industrie tot 12,25 m2 en normaal gebruik. Ideaal voor de dagelijkse doorgang van personen en lichte goederen. Worden ruimtes gescheiden door kleine tot middelgrote doorgangen die vaak openen en sluiten, dan is een aangenaam binnenklimaat lastig te handhaven. Hiervoor is de PRIME ideaal: Snel, tochtdicht, betrouwbaar en geruisloos.

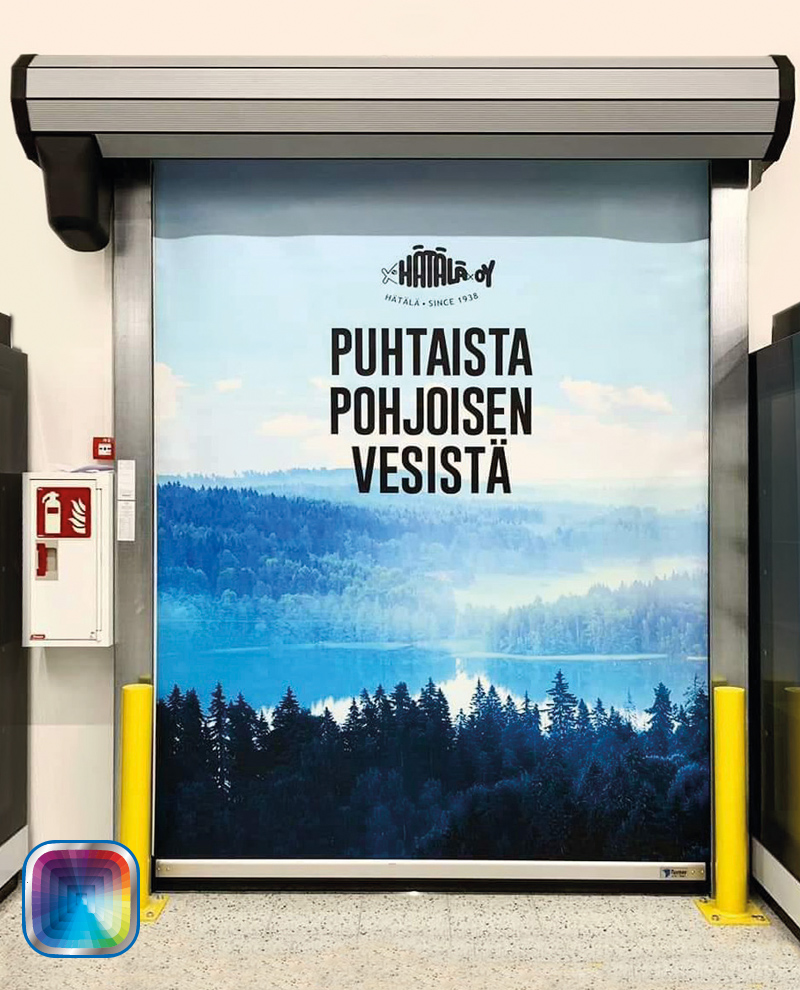

De PRIME-XF is de snelle versie van de gewone PRIME, met standaard een 230 mm bovenrol en FU besturing. De snelheid waarmee deze deur opent is nog hoger: tot 2,2 m/s.
Door gebruik te maken van snelle SpeedRollers kunnen personen- en goederenstromen tussen meerdere ruimtes zo efficiënt mogelijk plaats vinden. Zo wordt een aangenaam binnenklimaat behouden en geen energie verkwist. Het deurdoek uit één stuk is uitermate stil en kan - net als de Retail - worden bedrukt met elke gewenste opdruk. De SpeedRoller Prime wordt in veel supermarkten toegepast, omdat hij groter is dan de Prime Retail, maar ook praktisch in gebruik, veel energie bespaart en ook de sfeer in de winkelruimte kan verbeteren met een mooie, heldere opdruk.
• STIL het deurblad is uit één stuk vervaardigd en is daardoor nagenoeg geruisloos
• VEILIG standaard uitgerust met een lichtgordijn, optioneel met een zachte FlexEdge onderbalk
• CHIQUE het deurblad kan worden voorzien van een FullColor opdruk. Wat dacht u van uw logo of een mooie foto?
AFMETINGEN PRIME
| max. oppervlak | 12,25m² |
| max. breedte | 3.500 mm |
| max. hoogte | 3.500 mm |
| openingssnelheid bij frequentieregeling | 1.5 m/s |
| deurplaat dikte (optioneel) | 0,7 (1,2) mm |
| doekgewicht in gr/m² (optioneel) | 680 / 1.400 |
| windbelasting klasse (EN12424) | 0 (binnen) |
| min. windbestendigheid [WindLoad Optimiser] | 3 [7] bft |
Productvoordelen
- Ontwikkeld als snelle binnendeur voor kleinere doorgangen met relatief lage windbelasting
- Standaard geïntegreerd veiligheidslichtscherm en deurblad balancering met gewichten voor optimale veiligheid in alle omstandigheden
- Het deurblad is uit één stuk vervaardigd en daardoor uitermate stil
- Full Color bedrukking van het deurblad mogelijk,
met afbeelding of logo naar keuze (vraag naar de mogelijkheden!) - Voldoet aan EN 13241
TOEPASSINGSVOORBEELDEN
De VOEDSELINDUSTRIE heeft vaak kleine snelroldeuren nodig die gemakkelijk te reinigen zijn. Een Prime met afgesloten scharnieren en RVS kolommen kan makkelijk met een slang worden schoongespoten. Vuil krijgt geen kans.
SpeedRollers kunnen worden bediend met een knoppen, radar of een trekkoord, bijvoorbeeld vanaf een kleine vorkheftruck of palletwagen. Ideaal voor magazijnen. Als de winddruk in de doorgang niet erg hoog is, zijn deuren uit het Prime-assortiment ideaal voor dergelijke toepassingen.

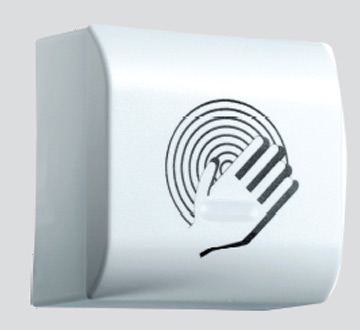

Met bewegingsmelders of een Magic Switch-knop kan het personeel de deur snel en contactloos openen. De IXIO-D is een radar- en aanwezigheidsmelder in één. Hij opent de deur en bewaakt tegelijkertijd de doorgang.
Supermarkten hebben bijzonder snelle toegang tot het magazijn nodig om de schappen op elk moment snel te kunnen aanvullen.
De Prime-XF is nog sneller dan de standaard Prime. Het magazijn mag alleen worden betreden door werknemers. Bovendien mag de deur niet te lang open staan, anders ontstaat er tocht en een onaangenaam klimaat voor klanten op de verkoopvloer.
De Prime-XF voldoet aan al deze eisen:
- extreem snel (tot 2,3 m/s!)
- Alleen toegang met kaart of toegangscode*
- Sluit het gangpad tochtvrij af in de kortst mogelijke tijd
- Met een bedrukking naar keuze ziet de Prime-XF er ook nog eens geweldig uit - een levensgroot schilderij in uw ruimtes
LOGISTIEK BEDRIJVEN werken met nauwkeurig gecoördineerde goederenstromen. Door SpeedRoller-snelloopdeuren met intelligente besturing te gebruiken, kunnen deze stromen ook tussen verschillende hallen met optimale efficiëntie worden afgehandeld.
Vooral in grote hallen met veel medewerkers is het vaak moeilijk om een aangenaam binnenklimaat te behouden als er veel kleine tot middelgrote doorgangen zijn die vaak geopend en gesloten moeten worden.
De Prime-XF is ideaal voor deze situatie: snel, betrouwbaar en vooral stil, wat vooral belangrijk is in grote gebouwen waar echo's voorkomen.

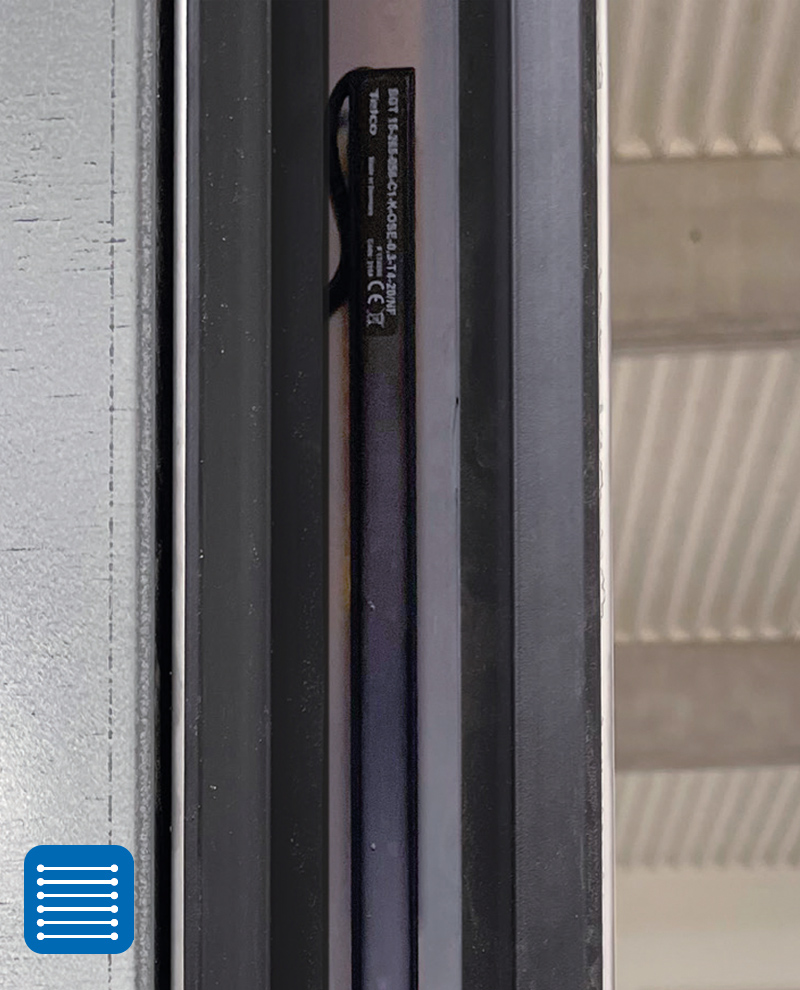

De volledige doorgang wordt beschermd door een lichtscherm tot een hoogte van 2.500 mm.
BESTURING
De deur wordt standaard geleverd met op-stop-neer knoppen op de besturing (ook in IP65 kast leverbaar). Het besturingssysteem regelt een veelheid aan functies, zoals:
• Regelbare openstandtijd, halve-hoogte stop, bedrijfs of servicestand, etc.
• Voor het bedienen van een SpeedRoller zijn veel opties beschikbaar, zoals radar, bewegingsmelder, afstandsbediening, verkeerslichten, sluisbesturing en nog veel meer.
TECHNISCHE GEGEVENS T100R en T100R FU
| UITVOERING | Kunststof kast [IP54] 219 x 256 x 117 mm | Kunststof kast [IP54] met uitbreiding 219 x 550 x 117 mm |
| FREQUENTIEREGELING | Nee | Ja |
| AANSLUITING | 3N~400V/50Hz/16A ± 10%, CEE - stekker, 5-polig | LNPE~230V/50Hz/16AT ± 10%, CEE - stekker, 3-polig |
| BEDIENING | Drukknoppen (Op-Stop-Neer), Grote drukknop, Sleutelschakelaar, ClearWave paneel, Trekschakelaar etc. | |
| BEVEILIGING | Lichtscherm (standaard), Veiligheidsfotocel, Infrarood- & bewegingsdetector, Verkeerslicht etc. | |
| EXTRA’S | Inductielusdetector (standaard), Potentiaalvrije relais, Wederzijdse blokkering | |

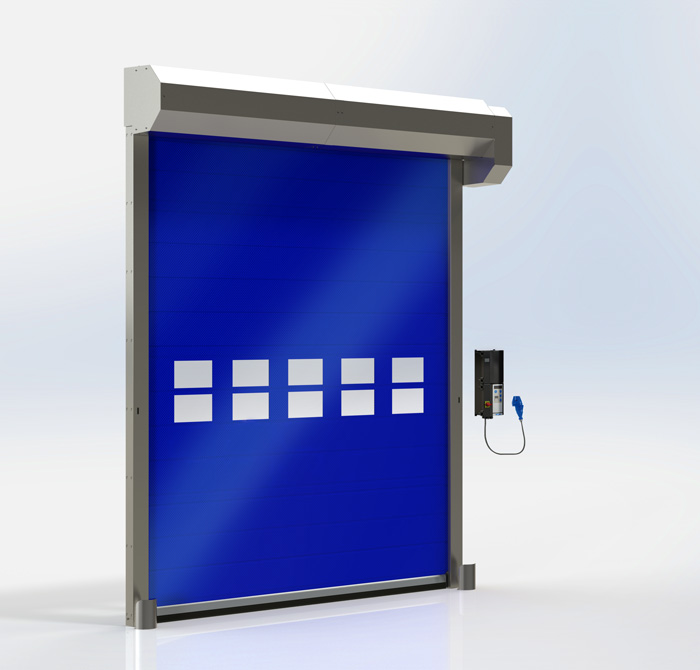

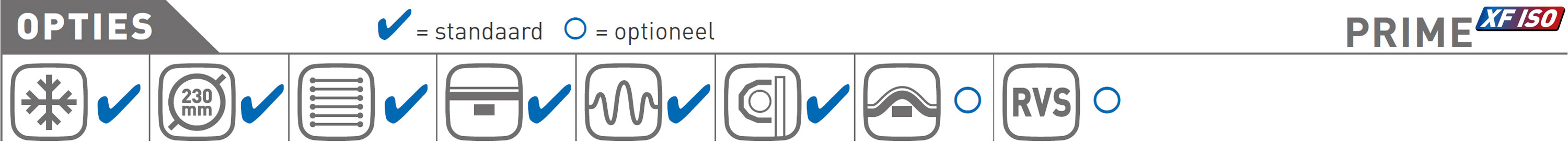

PRIME-XF ISO
SNEL, TOCHTDICHT EN GEISOLEERD
Het deurblad van de PRIME-XF ISO is gemaakt van twee lagen zeer slijtvast kunststof doek met hoog rendement isolatiemateriaal er tussen. Transparante vensters zijn optioneel leverbaar. De onderzijde van het deurblad heeft een solide HardEdge onderbalk, een flexibele FlexEdge onderbalk is als optie leverbaar.
• ISOLEREND het dubbelwandige deurdoek heeft een dikke, isolerende vulling die de doorgang effectief isoleert
• SUPERSNEL de 230 mm bovenrol en een slimme bediening laten voetgangers en heftrucks door zonder stoppen
• ROBUUST stalen geleidekolommen geleiden het deurblad uit polyester versterkt kunststof doek
AFMETINGEN PRIME-XF ISO
| max. oppervlak | 12,25m² |
| max. breedte | 3.500 mm |
| max. hoogte | 3.500 mm |
| openingssnelheid bij frequentieregeling | 2.2 m/s |
| deurplaat dikte | 8 mm |
| isolerende vulling | ja |
| windbelasting klasse (EN12424) | 1 (binnen) |
| min. windbestendigheid | 9 bft |
Productvoordelen
- Ontwikkeld als snelle, geïsoleerde binnendeur voor kleinere doorgangen met relatief lage windbelasting
- Standaard geïntegreerd veiligheidslichtscherm en deurblad balancering met gewichten voor optimale veiligheid in alle omstandigheden

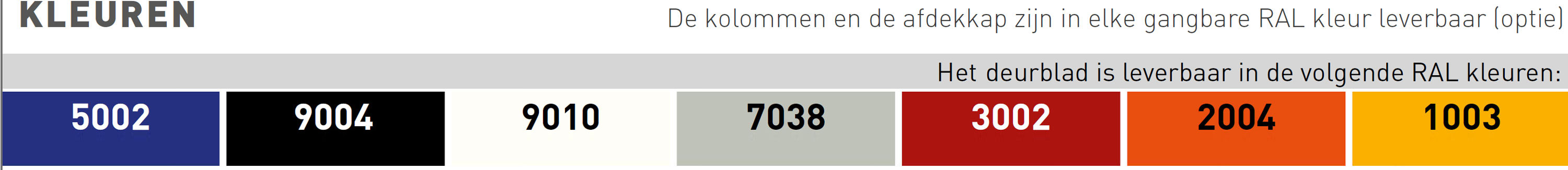

- 8 mm dik geïsoleerd deurblad in blauw, zwart, wit, grijs, rood, oranje of geel
- een of meer rijen transparante vensters leverbaar (optie)
- Voldoet aan EN 13241
TOEPASSINGSVOORBEELDEN
De VOEDSELINDUSTRIE heeft vaak kleine snelroldeuren nodig die gemakkelijk te reinigen zijn. Een Prime met afgesloten scharnieren en RVS kolommen kan makkelijk met een slang worden schoongespoten. Vuil krijgt geen kans.
SpeedRollers kunnen worden bediend met een knoppen, radar of een trekkoord, bijvoorbeeld vanaf een kleine vorkheftruck of palletwagen. Ideaal voor magazijnen. Als de winddruk in de doorgang niet erg hoog is, zijn deuren uit het Prime-assortiment ideaal voor dergelijke toepassingen.
Met bewegingsmelders of een Magic Switch-knop kan het personeel de deur snel en contactloos openen. De IXIO-D is een radar- en aanwezigheidsmelder in één. Hij opent de deur en bewaakt tegelijkertijd de doorgang.
BESTURING
De deur wordt standaard geleverd met op-stop-neer knoppen op de besturing (ook in IP65 kast leverbaar). Het besturingssysteem regelt een veelheid aan functies, zoals:
• Regelbare openstandtijd, halve-hoogte stop, bedrijfs of servicestand, etc.
• Voor het bedienen van een SpeedRoller zijn veel opties beschikbaar, zoals radar, bewegingsmelder, afstandsbediening, verkeerslichten, sluisbesturing en nog veel meer.
TECHNISCHE GEGEVENS T100R en T100R FU
| UITVOERING | Kunststof kast [IP54] 219 x 256 x 117 mm | Kunststof kast [IP54] met uitbreiding 219 x 550 x 117 mm |
| FREQUENTIEREGELING | Nee | Ja |
| AANSLUITING | 3N~400V/50Hz/16A ± 10%, CEE - stekker, 5-polig | LNPE~230V/50Hz/16AT ± 10%, CEE - stekker, 3-polig |
| BEDIENING | Drukknoppen (Op-Stop-Neer), Grote drukknop, Sleutelschakelaar, ClearWave paneel, Trekschakelaar etc. | |
| BEVEILIGING | Lichtscherm (standaard), Veiligheidsfotocel, Infrarood- & bewegingsdetector, Verkeerslicht etc. | |
| EXTRA’S | Inductielusdetector (standaard), Potentiaalvrije relais, Wederzijdse blokkering | |

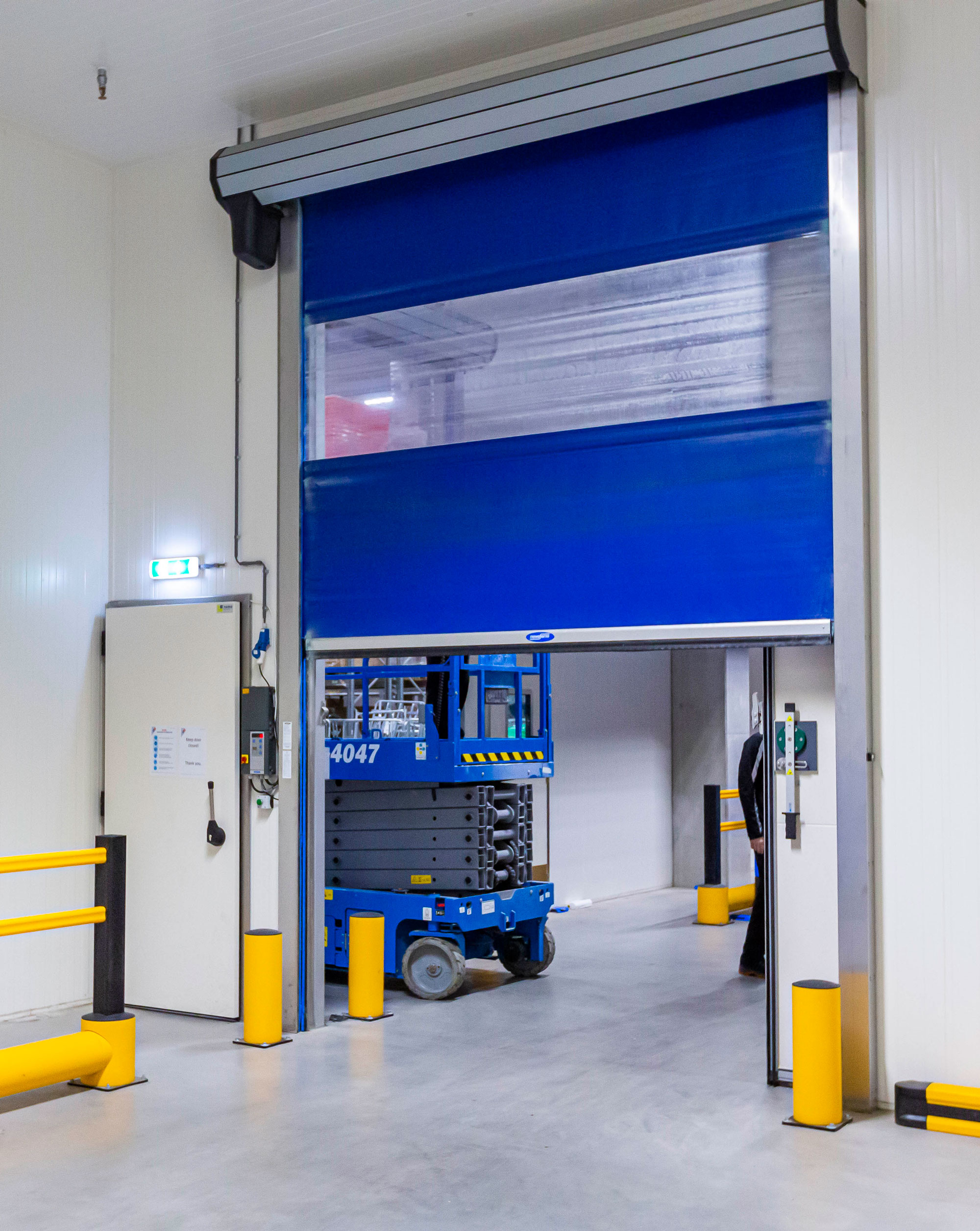

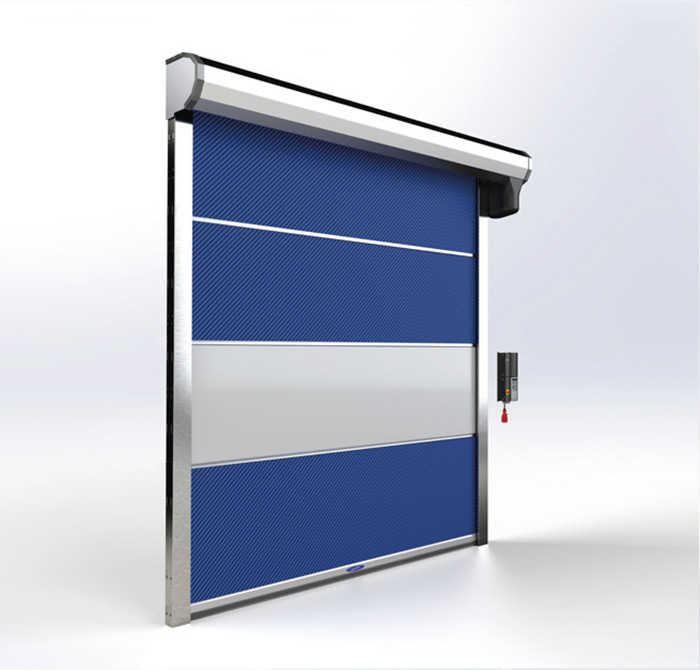

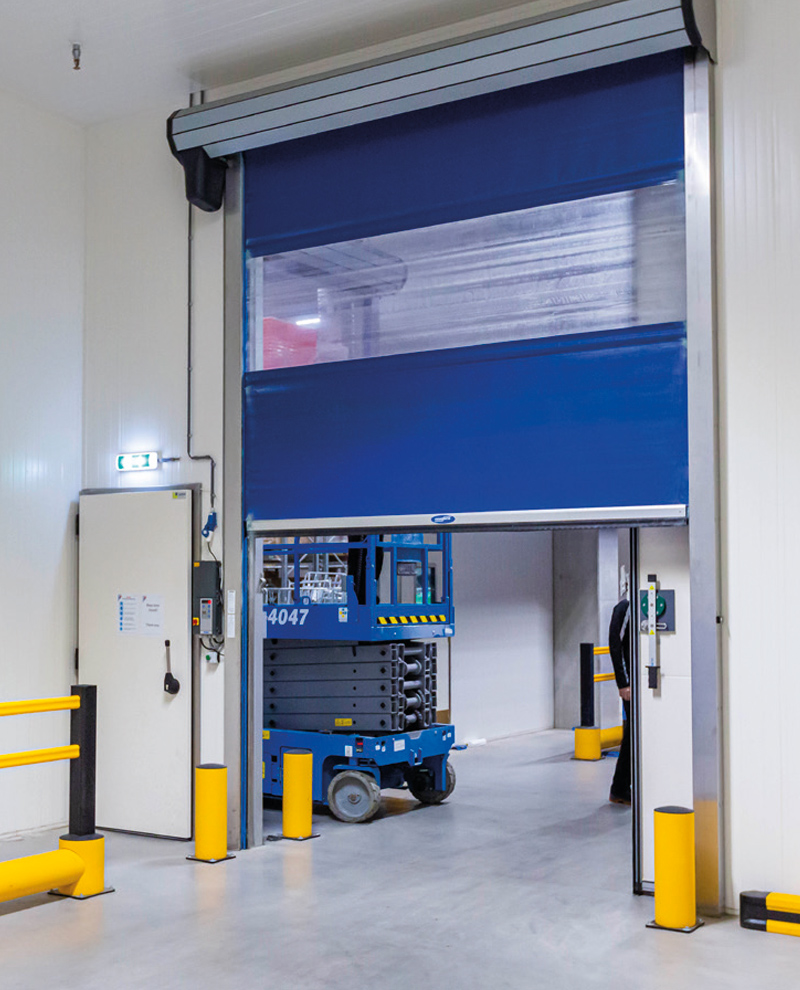

STRONG-E
ALLE ESSENTIËLE FUNCTIES IN EEN ECONOMY PAKKET
De STRONG-E is de economische oplossing voor openingen tot 9 m2, die tot 5 Beaufort winddruk aan kan.
Juist door het gebruiksgemak, de betrouwbaarheid en de gunstige aanschafprijs is deze SpeedRoller in veel situaties de juiste keuze.
• VLUG doorlopen of rijden kan prima met de Strong-E, ook in situaties met hogere winddruk wordt 1,8 m/s bereikt
• VEILIG standaard uitgerust met een lichtgordijn, optioneel met een zachte FlexEdge onderbalk
• ROBUUST stalen rails geleiden het deurblad uit polyester versterkt kunststof doek van 0,7 mm door de kolommen
SNEL, VEILIG EN GUNSTIG IN AANSCHAF
zijn de argumenten waarom de Strong-E de ideale deur voor uw situatie kan zijn!
AFMETINGEN STRONG-E
| max. oppervlak | 9 m² |
| max. breedte | 3.000 mm |
| max. hoogte | 3.500 mm |
| openingssnelheid bij frequentieregeling | 1.8 m/s |
| openingssnelheid zonder frequentieregeling | 1.0 m/s |
| deurplaat dikte | 0,7 mm |
| doekgewicht | 680 gr/m² |
| windbelasting klasse (EN12424) | 0 (binnen) |
| windbestendigheid minimaal | 5 bft |
Productvoordelen
- Snelle, stabiele en voordelige binnendeur voor doorgangen met matige windbelasting
- Standaard voorzien van aluminium verstevigingsprofielen
- Transparante zichtsectie standaard,
horrengaas zichtsecties als optie leverbaar - Standaard geïntegreerd veiligheidslichtscherm
- Voldoet aan EN 13241
TOEPASSINGSVOORBEELDEN

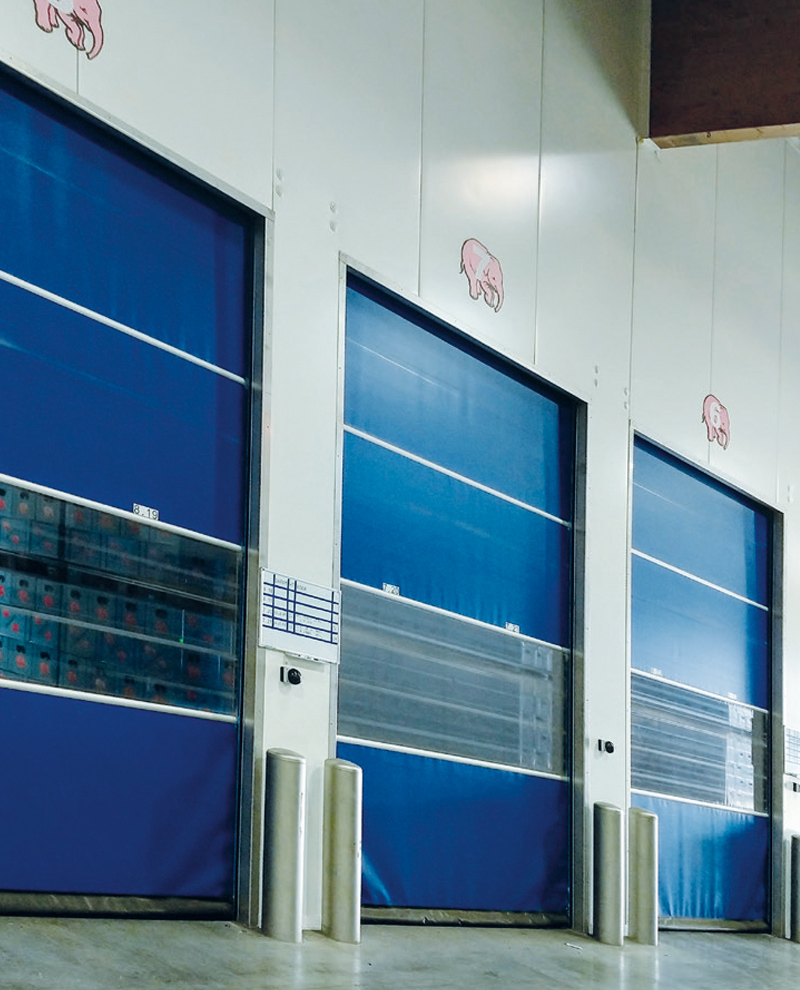

WAREHOUSES moeten snel en gemakkelijk toegankelijk zijn, maar tegelijkertijd tochtvrij.
Met een grote drukknop of een radar bewegingsdetector kan uw personeel snel naar binnen en naar buiten. Zo kunt u uw magazijnen op de juiste temperatuur houden en zijn uw producten altijd gemakkelijk toegankelijk. Met een toetsenbord kan je personeel het magazijn binnengaan terwijl je klanten buiten houdt. Dit is vooral handig als er veel mensen lopen, daarom zijn snelroldeuren zo populair in de detailhandel.
Bij een winddruk in de gang van meer dan 3 Bft is een Prime misschien niet voldoende, terwijl een Strong het doel voorbij schiet. In dergelijke gevallen is de SpeedRoller Strong-E de juiste keuze.
SPECIALE RUIMTEN die snel en tochtvrij moeten worden afgesloten, maar ook weer gemakkelijk moeten kunnen worden geopend (bijvoorbeeld met een afstandsbediening), kunnen heel handig gebruik maken van de Strong-E.
Dankzij het gebruiksgemak, de betrouwbaarheid en de lage aankoopprijs is de Speed-Roller Strong-E de perfecte keuze voor talloze toepassingen.
Pluspunten: Hoge stabiliteit dankzij versterkingsprofielen en harde sluitrand, gecombineerd met een gunstige aanschaf.
BESTURING
De deur wordt standaard geleverd met op-stop-neer knoppen op de besturing (ook in IP65 kast leverbaar). Het besturingssysteem regelt een veelheid aan functies, zoals:
• Regelbare openstandtijd, halve-hoogte stop, bedrijfs of servicestand, etc.
• Voor het bedienen van een SpeedRoller zijn veel opties beschikbaar, zoals radar, bewegingsmelder, afstandsbediening, verkeerslichten, sluisbesturing en nog veel meer.
TECHNISCHE GEGEVENS T100R en T100R FU
| UITVOERING | Kunststof kast [IP54] 219 x 256 x 117 mm | Kunststof kast [IP54] met uitbreiding 219 x 550 x 117 mm |
| FREQUENTIEREGELING | Nee | Ja |
| AANSLUITING | 3N~400V/50Hz/16A ± 10%, CEE - stekker, 5-polig | LNPE~230V/50Hz/16AT ± 10%, CEE - stekker, 3-polig |
| BEDIENING | Drukknoppen (Op-Stop-Neer), Grote drukknop, Sleutelschakelaar, ClearWave paneel, Trekschakelaar etc. | |
| BEVEILIGING | Lichtscherm (standaard), Veiligheidsfotocel, Infrarood- & bewegingsdetector, Verkeerslicht etc. | |
| EXTRA’S | Inductielusdetector (standaard), Potentiaalvrije relais, Wederzijdse blokkering | |

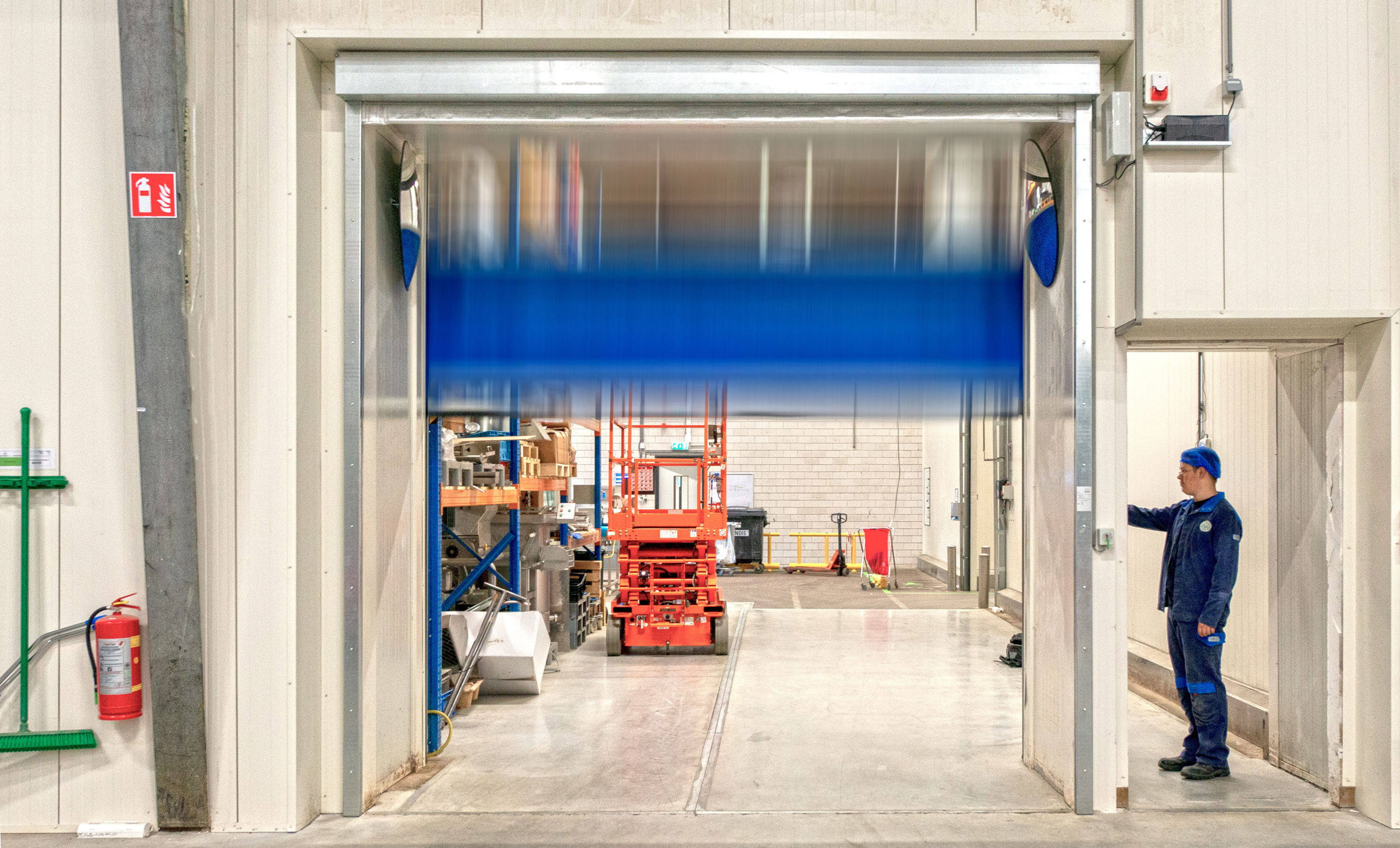

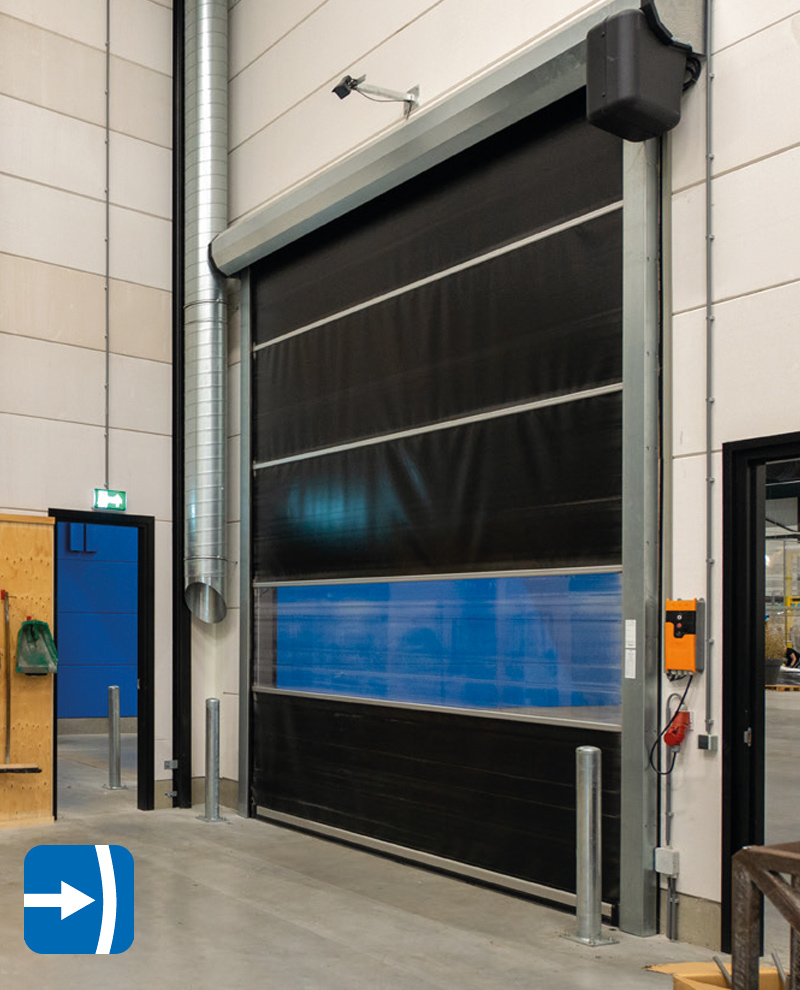

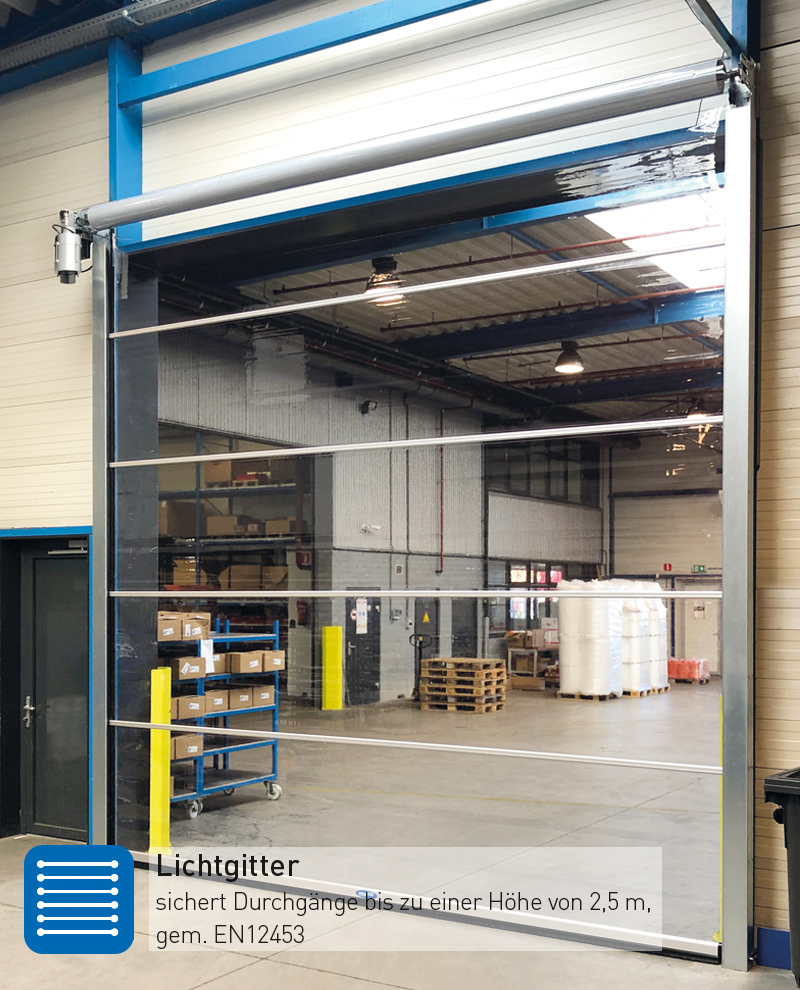

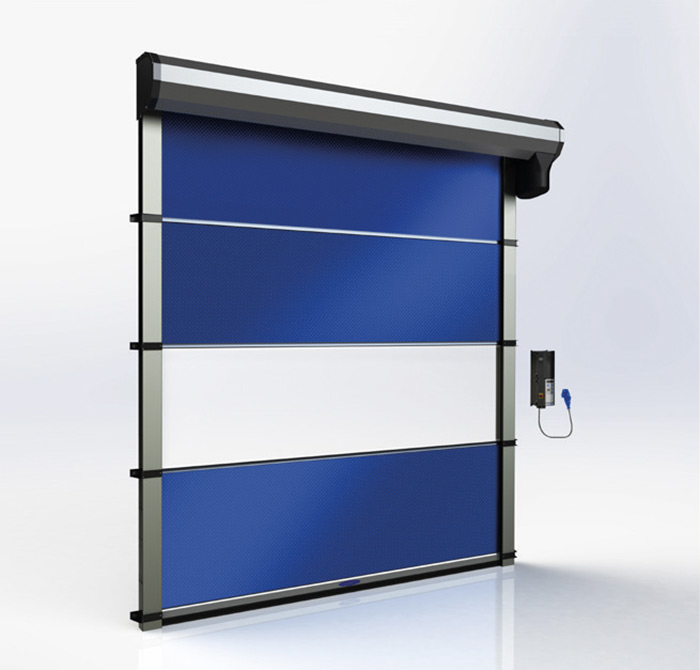

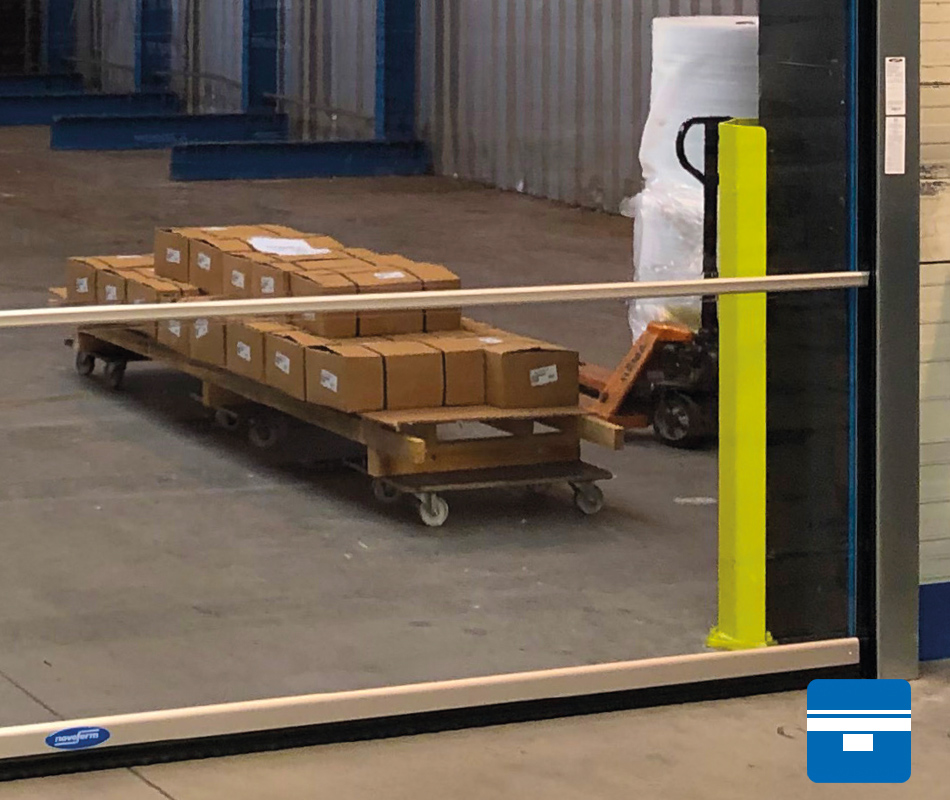

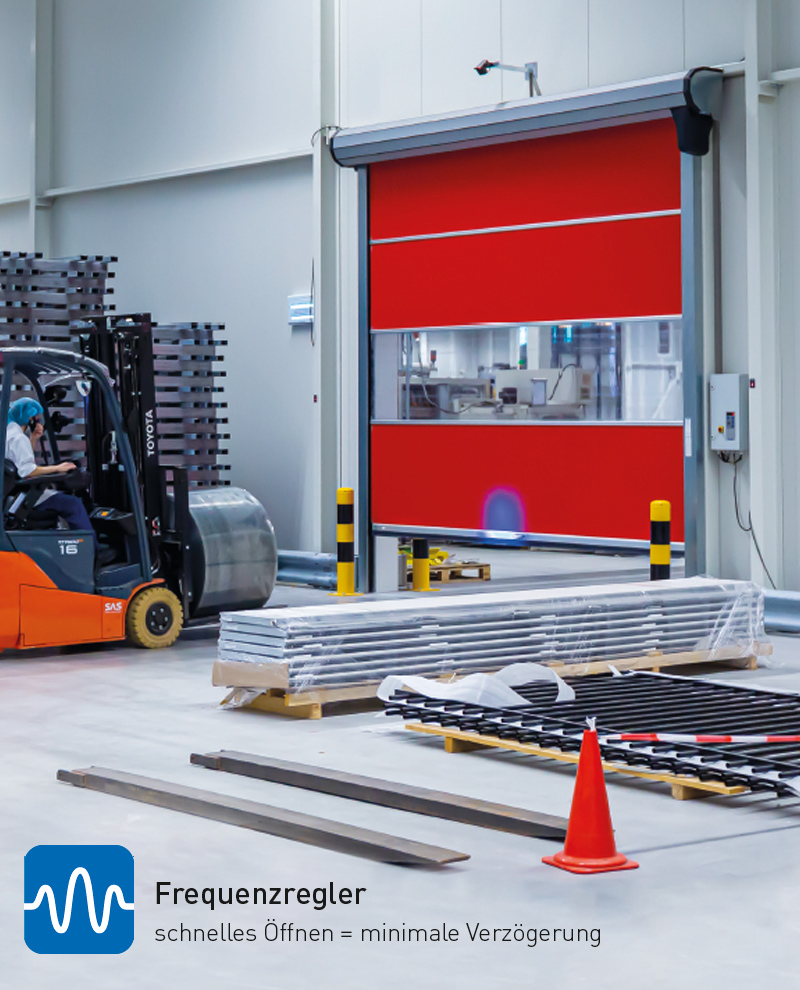

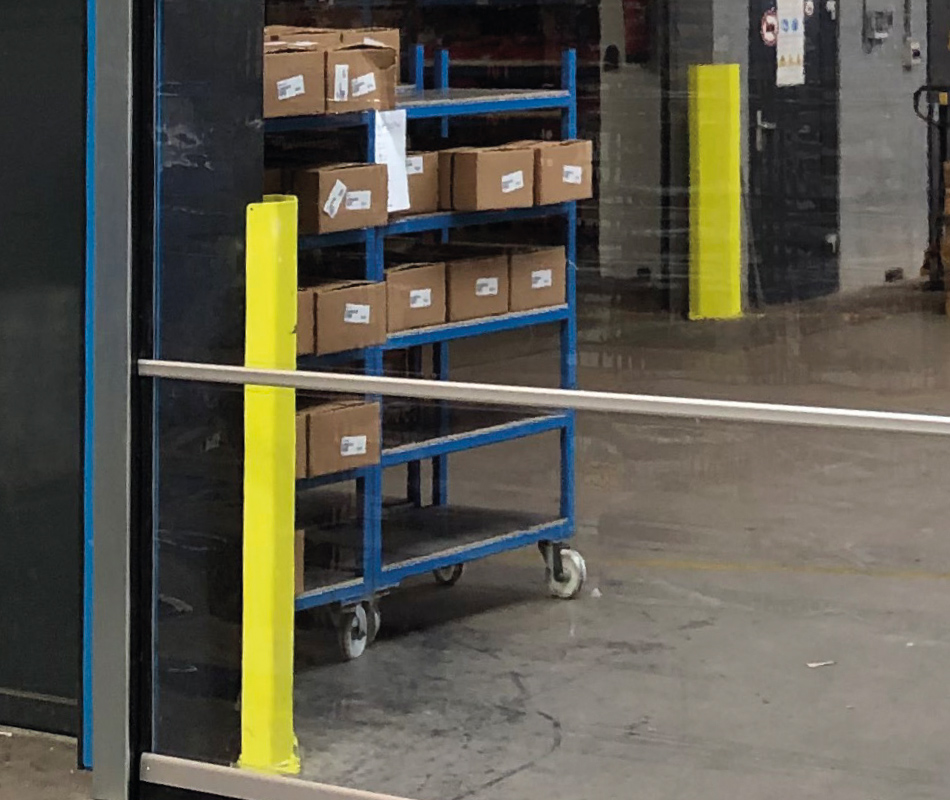

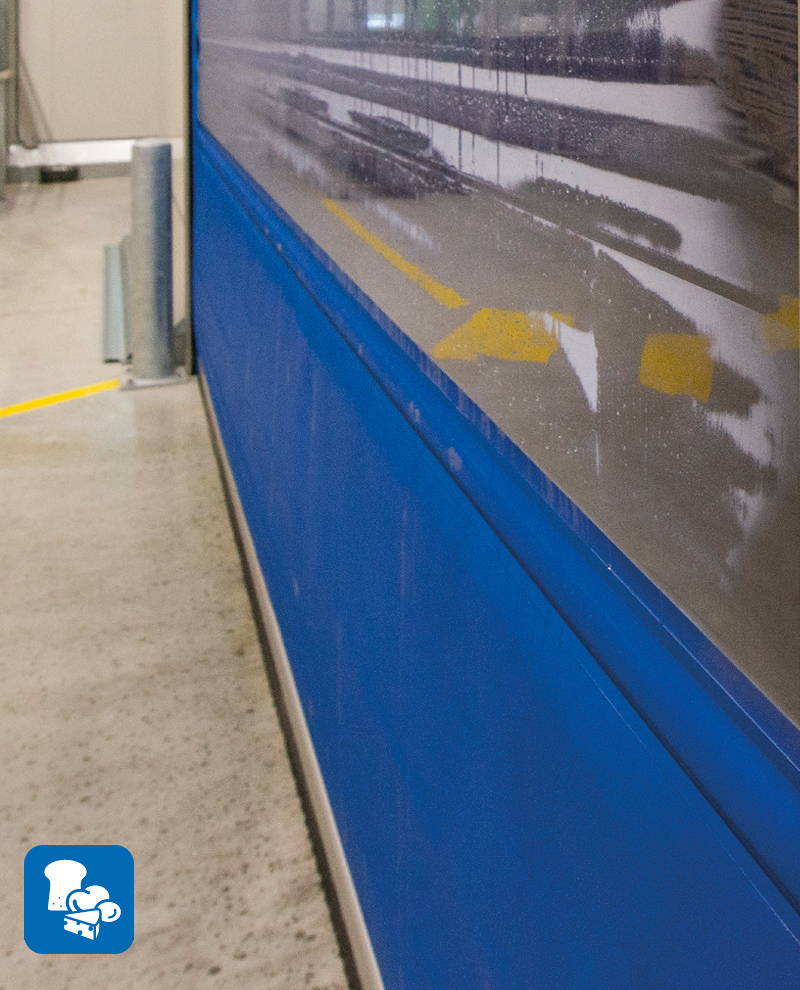

STRONG (-XF)
UITSTRALING EN PRESTATIES IN PERFECTE HARMONIE
De STRONG is ontwikkeld voor een hoge snelheid bij intensief gebruik. Ideaal voor de snelle doorgang van personen en goederen, ook in situaties met hoge winddruk. Toepasbaar voor openingen tot 25 m2. De verstevigingsprofielen zorgen voor extra stabiliteit. Door gebruik te maken van grote, snelle SpeedRollers kunnen personen- en goederenstromen in grote doorgangen zo efficiënt mogelijk plaats vinden. Zo wordt een aangenaam binnenklimaat behouden en geen energie verkwist. De hoge openingssnelheid maakt deze deur ook bij veel verkeer en grote doorgangen praktisch. Ideaal bij productieprocessen die snel verlopen en waar uitval niet mag voorkomen.
De STRONG-XF is de snelle versie van de gewone STRONG, met standaard een 230 mm bovenrol en FU besturing. De hoge openingssnelheid in combinatie met een slimme bediening maakt het mogelijk dat voetgangers of heftrucks meteen door kunnen lopen of rijden na bediening van de deur. Dit scheelt u tijd en energie.
DISTRIBUTIE CENTRA functioneren het meest efficiënt als alle verkeer tussen de verschillende hallen vlekkeloos en vlot verloopt. Door gebruik te maken van de slimme besturingsmogelijkheden kunt u exact bepalen wie op welke volgorde door welke deur mag. Het verkeer verloopt dan niet alleen vlot, maar ook heel gestructureerd. Zo kunt u de logistieke stromen binnen uw gebouwen exact sturen, wat een veel grotere efficiëntie mogelijk maakt.
• MAXIMALE BETROUWBAARHEID onder alle omstandigheden
• GELUIDSREDUCTIE het deurblad wordt standaard voorzien van extra geluidsisolatie

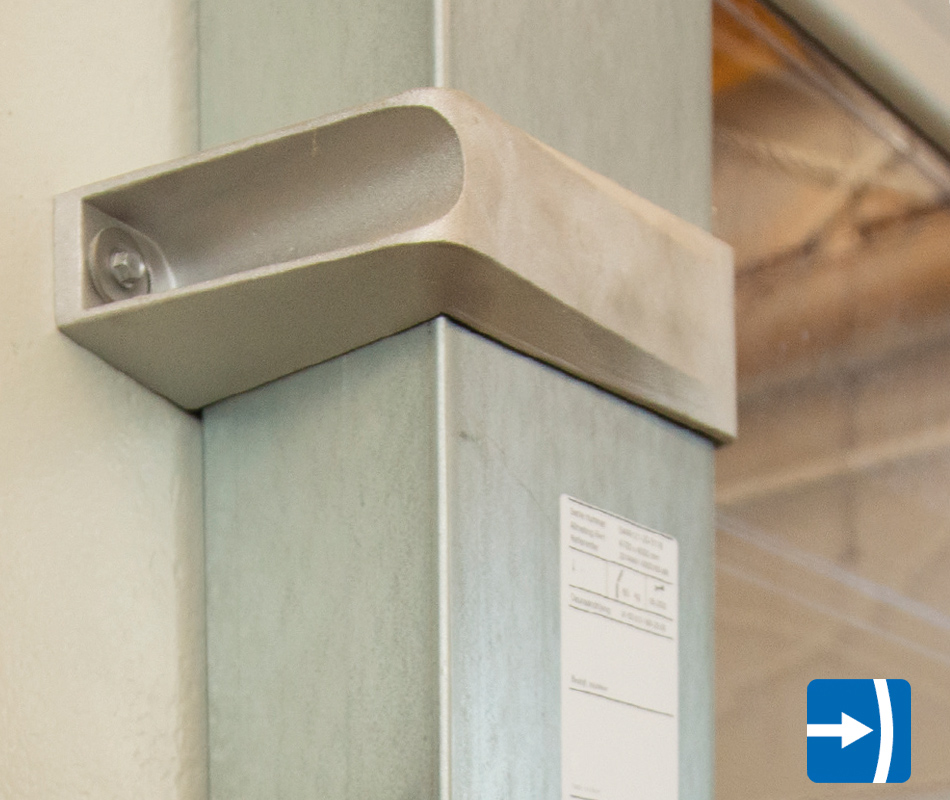

• ROBUUST met de WindLoadOptimiser wordt de Strong nog steviger en stabieler bij hoge windlast
• SUPERSNEL de 230 mm bovenrol en een slimme bediening van de STRONG-XF laten voetgangers en heftrucks door zonder stoppen
AFMETINGEN STRONG (-XF)
| max. oppervlak | 25m² |
| max. breedte | 5.000 mm |
| max. hoogte | 5.000 mm |
| openingssnelheid bij frequentieregeling | 1.8 (2,3) m/s |
| deurplaat dikte (optioneel) | 0,7 (1,2) mm |
| doekgewicht in gr/m² (optioneel) | 680 / 1.400 |
| windbelasting klasse tot 3.000 mm breed (EN12424) | 2 |
| windbelasting klasse tot 4.000 mm breed (EN12424) | 1 |
| windbelasting klasse tot 5.000 mm breed (EN12424) | 0 |
| min. windbestendigheid [WindLoad Optimiser] | 7 bft |
Productvoordelen
- Ontwikkeld voor een hoge snelheid bij intensief gebruik.
- Standaard geïntegreerd veiligheidslichtscherm voor optimale veiligheid in alle omstandigheden
- De verstevigingsprofielen zorgen voor extra stabiliteit.
- De openingssnelheid van 1,8 m/s maakt deze deur ook bij veel verkeer en grote doorgangen praktisch
- Ideaal bij grote productieprocessen die snel verlopen en waar uitval niet mag voorkomen
- Voldoet aan EN 13241
TOEPASSINGSVOORBEELDEN
LOGISTIEKE DIENSTEN zijn bijzonder efficiënt als het verkeer tussen de verschillende hallen snel en soepel kan verlopen. Door gebruik te maken van geschikte bedieningselementen kan precies worden bepaald wie door welke poort mag en wie niet. Op deze manier verloopt het verkeer niet alleen snel en soepel, maar ook op een zeer gestructureerde manier. Alleen zo kunt u de goederenstroom in uw gebouw nauwkeurig controleren en dus de efficiëntie verder verhogen.
In de VOEDSELINDUSTRIE zijn snelle, betrouwbare en hygiënische deuren vereist. In dergelijke situaties is de SpeedRoller Strong de perfecte oplossing: snel dankzij de optionele frequentieregeling, betrouwbaar dankzij de robuuste draagstructuur met extra verstevigingsprofielen, hygiënisch dankzij de optionele roestvrijstalen loopwagens, ingekapselde scharnieren en schimmelbestendige afdichtingen.
EIGENSCHAPPEN
- WINDBESTENDIG tot min. 7 Bft (5.000 × 5.000 mm) Windklasse 2 volgens EN 12424 (tot een breedte van 3.000 mm)
- SNEL openen en sluiten, en heel vaak: dat is de kracht van de SpeedRoller STRONG.
- MAXIMALE betrouwbaarheid onder alle omstandigheden binnenshuis
- GELUIDSISOLATIE: geluidsreductie dankzij extra geluidsisolatie op de wikkelas
- GEEN LUCHT: borstelafdichting in de rail en sluitrand met rubberen afdichting
- VEILIG : standaard met lichtrooster, optioneel met FlexEdge-sluitkant
ROBUUST: de WindLoad Optimiser maakt de Strong nog stabieler voor hoge windbelastingen
In GROTE magazijnen kunnen verwarmings- of luchtbehandelingssystemen een drukverschil creëren ten opzichte van naburige ruimten of de buitenlucht.
Elke deur in het magazijn moet bestand zijn tegen de enorme windbelasting die optreedt wanneer de in het magazijn opgebouwde luchtdruk door een relatief kleine deuropening ontsnapt.
Hoewel massieve sectionaaldeuren hiertoe in staat zijn, openen en sluiten ze langzaam. Hierdoor gaat veel warmte verloren, wat op zijn beurt sterke tocht veroorzaakt en uw productieproces onnodig vertraagt.
In dergelijke situaties is de SpeedRoller Strong de ideale oplossing!
LOGISTIEK BEDRIJVEN werken met nauwkeurig gecoördineerde goederenstromen. Door SpeedRoller-snelloopdeuren met intelligente besturing te gebruiken, kunnen deze stromen ook tussen verschillende hallen met optimale efficiëntie worden afgehandeld.
Vooral in grote hallen met veel medewerkers is het vaak moeilijk om een aangenaam binnenklimaat te behouden als er veel kleine tot middelgrote doorgangen zijn die vaak geopend en gesloten moeten worden.
De STRONG-XF is ideaal voor deze situatie: snel, betrouwbaar en vooral stil, wat vooral belangrijk is in grote gebouwen waar echo's voorkomen.
De volledige doorgang wordt beschermd door een lichtscherm tot een hoogte van 2.500 mm.
BESTURING
De deur wordt standaard geleverd met op-stop-neer knoppen op de besturing (ook in IP65 kast leverbaar). Het besturingssysteem regelt een veelheid aan functies, zoals:
• Regelbare openstandtijd, halve-hoogte stop, bedrijfs of servicestand, etc.
• Voor het bedienen van een SpeedRoller zijn veel opties beschikbaar, zoals radar, bewegingsmelder, afstandsbediening, verkeerslichten, sluisbesturing en nog veel meer.
TECHNISCHE GEGEVENS T100R en T100R FU
| UITVOERING | Kunststof kast [IP54] 219 x 256 x 117 mm | Kunststof kast [IP54] met uitbreiding 219 x 550 x 117 mm |
| FREQUENTIEREGELING | Nee | Ja |
| AANSLUITING | 3N~400V/50Hz/16A ± 10%, CEE - stekker, 5-polig | LNPE~230V/50Hz/16AT ± 10%, CEE - stekker, 3-polig |
| BEDIENING | Drukknoppen (Op-Stop-Neer), Grote drukknop, Sleutelschakelaar, ClearWave paneel, Trekschakelaar etc. | |
| BEVEILIGING | Lichtscherm (standaard), Veiligheidsfotocel, Infrarood- & bewegingsdetector, Verkeerslicht etc. | |
| EXTRA’S | Inductielusdetector (standaard), Potentiaalvrije relais, Wederzijdse blokkering | |
STRONG Full Vision
AFMETINGEN STRONG (-XF)
| max. oppervlak | 25m² |
| max. breedte | 5.000 mm |
| max. hoogte | 5.000 mm |
| openingssnelheid bij frequentieregeling | 1.8 (2,3) m/s |
| deurplaat dikte (optioneel) | 0,7 (1,2) mm |
| doekgewicht in gr/m² (optioneel) | 680 / 1.400 |
| windbelasting klasse tot 3.000 mm breed (EN12424) | 2 |
| windbelasting klasse tot 4.000 mm breed (EN12424) | 1 |
| windbelasting klasse tot 5.000 mm breed (EN12424) | 0 |
| min. windbestendigheid [WindLoad Optimiser] | 7 bft |
Productvoordelen
- Ontwikkeld voor een hoge snelheid bij intensief gebruik.
- Standaard geïntegreerd veiligheidslichtscherm voor optimale veiligheid in alle omstandigheden
- De verstevigingsprofielen zorgen voor extra stabiliteit.
- De openingssnelheid van 1,8 m/s maakt deze deur ook bij veel verkeer en grote doorgangen praktisch
- Ideaal bij grote productieprocessen die snel verlopen en waar uitval niet mag voorkomen
- Voldoet aan EN 13241
TOEPASSINGSVOORBEELDEN
EIGENSCHAPPEN
- WINDBESTENDIG tot min. 7 Bft (5.000 × 5.000 mm) windklasse 1 volgens EN 12424 (tot een breedte van 3.000 mm)
- VOLLEDIG TRANSPARANT: tegemoetkomend verkeer is duidelijk herkenbaar
- GELUIDSISOLATIE: geluidsisolatie door extra geluidsisolatie op de wikkelas
- VEILIG : standaard met lichtrooster
- ROBUUST: looprails van staal, gordijn van zeer flexibele kunststof
- GEEN LUCHT: borstelafdichting in de rail en sluitkant met rubberen afdichting
INSTALLATIE: in elke doorgang tot 25m2 binnen het gebouw, niet geschikt voor installatie in buitenmuren
WERKPLAATSUITbatERS die hun klanten een blik achter de schermen willen gunnen en zo hun vertrouwen in het werk van de monteurs willen vergroten, kunnen een Strong-FV gebruiken om de werkplaats en de showroom strikt gescheiden te houden. Klanten kunnen de monteurs aan het werk zien, maar kunnen de werkplaats niet betreden en storen hun werk dus niet. De Strong-FV maakt het ook gemakkelijker om de verschillende klimaten in de werkplaats en showroom te reguleren. Tocht en lawaai kunnen niet van de ene naar de andere ruimte overslaan.
Kortom: een must voor elke moderne autowerkplaats.
In DRIVE-THROUGH AREAS moeten klanten op hun beurt kunnen wachten. Tegelijkertijd moeten ze weten hoe lang het duurt. Ook hier is de Strong-FV de ideale oplossing!
Fabrieken met veel vorkheftruckverkeer in beide richtingen kunnen de veiligheid verbeteren en het productieproces versnellen met een transparante snelloopdeur. Als tegemoetkomend verkeer direct zichtbaar is, worden ongelukken voorkomen.
Met een snelle frequentiegeregelde aandrijving en intelligente besturing, bijvoorbeeld via een inductielus of met een trekkabel, opent de deur zo snel dat de vorkheftruck vrijwel ongehinderd kan passeren als het pad duidelijk zichtbaar is.
Bij intensief heftruckverkeer in beide richtingen verhoogt de Strong-FV de veiligheid aanzienlijk en bespaart u bovendien tijd en energiekosten!
LOGISTIEK BEDRIJVEN werken met nauwkeurig gecoördineerde goederenstromen. Door SpeedRoller-snelloopdeuren met intelligente besturing te gebruiken, kunnen deze stromen ook tussen verschillende hallen met optimale efficiëntie worden afgehandeld.
Vooral in grote hallen met veel medewerkers is het vaak moeilijk om een aangenaam binnenklimaat te behouden als er veel kleine tot middelgrote doorgangen zijn die vaak geopend en gesloten moeten worden.
De Prime-XF is ideaal voor deze situatie: snel, betrouwbaar en vooral stil, wat vooral belangrijk is in grote gebouwen waar echo's voorkomen.
De volledige doorgang wordt beschermd door een lichtscherm tot een hoogte van 2.500 mm.
BESTURING
De deur wordt standaard geleverd met op-stop-neer knoppen op de besturing (ook in IP65 kast leverbaar). Het besturingssysteem regelt een veelheid aan functies, zoals:
• Regelbare openstandtijd, halve-hoogte stop, bedrijfs of servicestand, etc.
• Voor het bedienen van een SpeedRoller zijn veel opties beschikbaar, zoals radar, bewegingsmelder, afstandsbediening, verkeerslichten, sluisbesturing en nog veel meer.
TECHNISCHE GEGEVENS T100R en T100R FU
| UITVOERING | Kunststof kast [IP54] 219 x 256 x 117 mm | Kunststof kast [IP54] met uitbreiding 219 x 550 x 117 mm |
| FREQUENTIEREGELING | Nee | Ja |
| AANSLUITING | 3N~400V/50Hz/16A ± 10%, CEE - stekker, 5-polig | LNPE~230V/50Hz/16AT ± 10%, CEE - stekker, 3-polig |
| BEDIENING | Drukknoppen (Op-Stop-Neer), Grote drukknop, Sleutelschakelaar, ClearWave paneel, Trekschakelaar etc. | |
| BEVEILIGING | Lichtscherm (standaard), Veiligheidsfotocel, Infrarood- & bewegingsdetector, Verkeerslicht etc. | |
| EXTRA’S | Inductielusdetector (standaard), Potentiaalvrije relais, Wederzijdse blokkering | |
NovoZip
ZELFREPARERENDE SNELROLDEUR, VOOR BINNEN EN BUITEN
De zelfreparerende SPEEDROLLER NovoZip is de ideale oplossing voor openingen tot 20,25 m2 en intensief gebruik. De zelfreparerende werking van de zelfsmerende looprails vermindert onderbrekingen en zorgt voor een minimaal oponthoud in het productieproces. De NovoZip is bedoeld als snelle, gebruiksvriendelijke afscheiding van ruimtes en zorgt voor een zeer goede tochtwering en klimaatbeheersing. Dit levert een significante energiebesparing op.
DE NOVOZIP IS OOK VERKRIJGBAAR ALS:

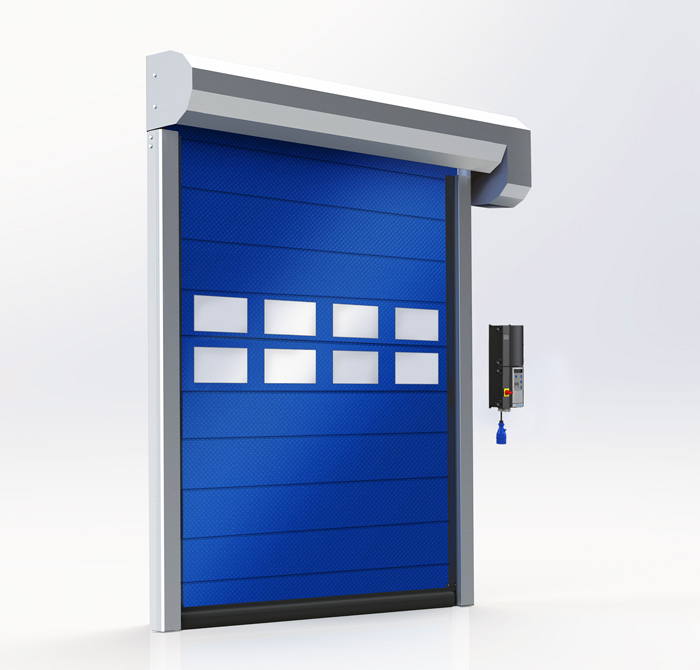

• NOVOZIP-ISO dubbel laags geïsoleerd deurdoek
• NOVOZIP-CLEANROOM voor CleanRooms
• NOVOZIP-EMERGENCY voor nooduitgangen
IN DE LICHTE EN ZWARE INDUSTRIE is het essentieel dat productieprocessen continu blijven doorgaan zonder dat er vertraging ontstaat. Als er transport van de ene naar de andere hal plaats vindt, mag dat niet worden onderbroken door een trage of zelfs haperende deur. De NovoZip is niet allen supersnel, maar ook bij hoge windlast zeer betrouwbaar en bovendien zelfreparerend. Wordt de NovoZip aangereden, dan loopt het deurdoek vanzelf weer terug in de geleiding. De kans op een onderbreking in uw productieproces is daardoor minimaal. Is continuiteit essentieel? Kies dan voor de NovoZip.
• ZELFREPAREREND het deurblad loopt na een aanrijding vanzelf weer terug in de geleiders
• VEILIG standaard uitgerust met een lichtgordijn en een zachte FlexEdge onderbalk
• TOCHTDICHT de ritssluitingtechniek zorgt voor een goede tochtafdichting, net als het rubber afsluitprofiel
De zelfherstellende SPEEDROLLER NOVOZIP is de ideale oplossing voor openingen tot 20,25m2 met intensief gebruik.
AFMETINGEN NovoZip
| max. oppervlak | 20,25m² |
| max. breedte | 4.500 mm |
| max. hoogte | 4.500 mm |
| openingssnelheid bij frequentieregeling | 2.0 m/s |
| deurblad klasse | M2 |
| doekgewicht in gr/m² | 900 |
| windbelasting klasse ( volgens EN12424) | 3 |
Productvoordelen
- Ontwikkeld voor minimaal oponthoud en maximale energiebesparing
- Standaard geïntegreerd veiligheidslichtscherm voor optimale veiligheid in alle omstandigheden
- Frequentieregeling standaard
- Borstelloze, zelfsmerende ritsen houden het deurblad onder spanning
- De openingssnelheid van 1,8 m/s maakt deze deur ook bij veel verkeer en grote doorgangen praktisch
- Blijft betrouwbaar functioneren ook bij hoge belasting
- Ideaal bij productieprocessen die snel verlopen en waar uitval niet mag voorkomen
- Voldoet aan EN 13241
- STANDAARD 230 MM BOVENROL
Door de grotere diameter rolt de deur sneller op: tot 2,2 m/s! - STANDAARD VEILIGHEIDSLICHTSCHERM
Een veiligheidslichtscherm biedt maximale veiligheid. De hele doorgang wordt tot een hoogte van 2.500 mm gescand. Is het lichtscherm onderbroken, dan sluit de deur niet. - STANDAARD FREQUENTIEREGELING (FU)
Frequentieregeling stemt het toerental van de aandrijving optimaal af op de deur. Door rustig op te starten, vervolgens flink te versnellen en weer gecontroleerd af te remmen wordt op elk moment de ideale snelheid van uw SpeedRoller gegarandeerd. Heeft u veel en/of snel verkeer, dan is dit de ideale optie om het maximale rendement uit uw SpeedRoller te halen. - STANDAARD HardEdge onderbalk
Een solide aluminium onderbalk, bestand tegen grotere winddruk. - STANDAARD AFDEKKAP
De afdekkap over de bovenrol is leverbaar in meerdere materiaalsoorten. - FlexEdge onderbalk [optie]
Heeft u een kleinere deur waar voortdurend door personeel in- en uit loopt met kwetsbare goederen? Dan is een FlexEdge onderbalk een goede optie. Mocht iemand er per ongeluk tegenaan lopen, dan is dat volstrekt pijnloos. - Full Color opdruk [optie]
Het deurblad kan naar wens in full colour worden bedrukt! Zo kan een gesloten doorgang worden omgetoverd tot een aantrekkelijke blikvanger. Reden genoeg voor de Retail Prime om al jaren de standaard te zijn bij vele gerenommeerde supermarktketens!
TOEPASSINGSVOORBEELDEN
EIGENSCHAPPEN
- WINDBESTENDIG tot min. 11 Bft. windklasse 3 volgens EN 12424
- ZELFREPAREREND: het deurblad keert na een botsing automatisch terug naar de geleiding
- STIL: gordijn uit één stuk, praktisch geruisloos
- VEILIG : standaard met licht rooster en zachte FlexEdge-sluitkant
- ROBUUST: stalen looprails, gordijn van met polyester versterkte kunststofstof
- tochtbescherming : rits technologie en latei afdichtingen bieden uitstekende bescherming tegen tocht
INSTALLATIE: geschikt voor alle doorgangen tot 20,25m2 in de binnenmuren van gebouwen en aan de binnenkant van buitenmuren
In de LICHT- EN ZWAAGINDUSTRIE moeten productieprocessen zonder onderbrekingen en vertragingen verlopen. Als de productie verspreid is over meerdere gebouwen, is transport tussen deze gebouwen noodzakelijk.
Vertragingen door vastgelopen of zelfs defecte deuren zijn onaanvaardbaar.
De NOVOZIP is extreem snel, uiterst betrouwbaar, zelfs bij hoge windbelasting, en is bovendien zelfherstellend: na een botsing met de deur keert het deurblad automatisch terug naar de geleidingsrail. Dit voorkomt onderbrekingen in uw productieproces.
Tegelijkertijd bespaart u veel energie en kunt u zorgen voor een permanent aangenaam binnenklimaat.

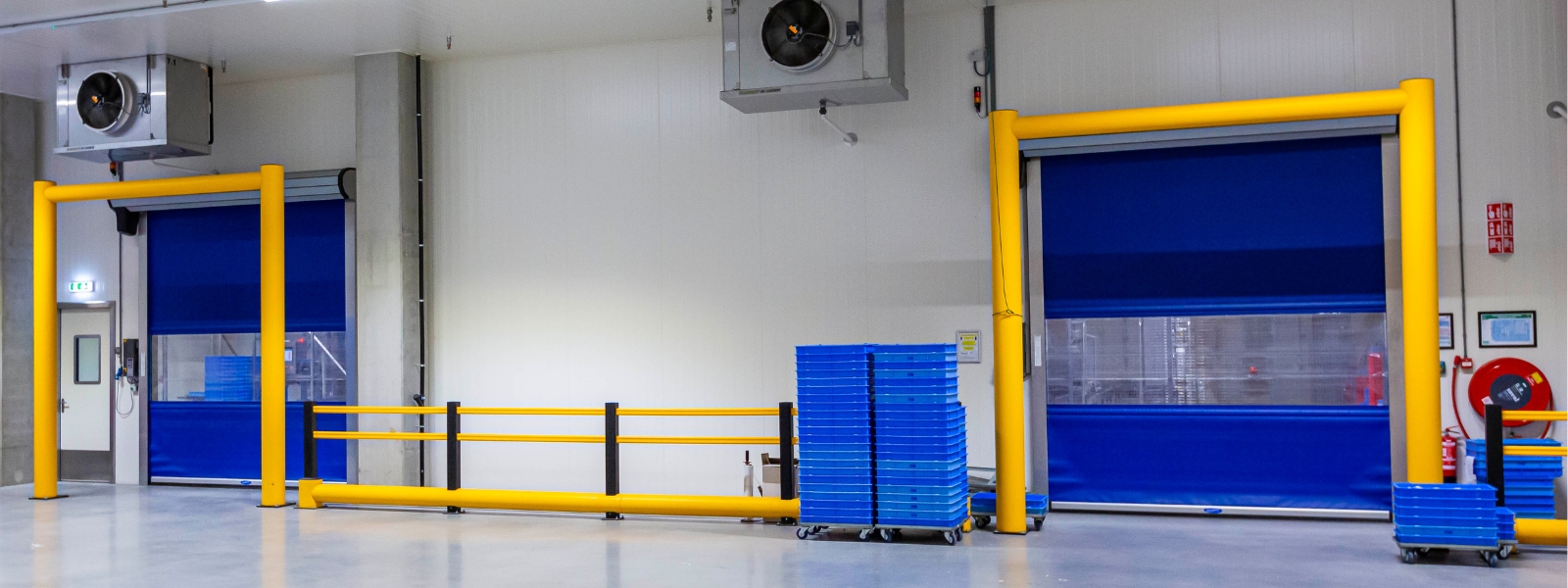

In de VOEDSELINDUSTRIE moeten deuren snel, betrouwbaar en gemakkelijk schoon te maken zijn. Scharnieren en sluitkanten, waar vuil zich kan ophopen, zijn op veel plaatsen niet toegestaan. Er is vaak een aanzienlijke winddruk tussen de verschillende hallen. Onder dergelijke omstandigheden is de Novo-Zip de perfecte oplossing.
In de AUTOMOBILBRANCHE lopen de productielijnen vaak van de ene hal naar de andere. Snelloopdeuren helpen het klimaat in de hallen te handhaven en helpen energie te besparen, terwijl ze tegelijkertijd de afzonderlijke ruimtes van elkaar scheiden zodat stof, vuil en lawaai zich niet kunnen verspreiden. De snelloopdeuren zijn geïntegreerd in het procesbesturingssysteem om een ononderbroken productie te garanderen.
Met de intelligente besturingssystemen van Novoferm kan elke deur worden aangepast aan elke situatie.
LOGISTIEK BEDRIJVEN werken met nauwkeurig gecoördineerde goederenstromen. Door SpeedRoller-snelloopdeuren met intelligente besturing te gebruiken, kunnen deze stromen ook tussen verschillende hallen met optimale efficiëntie worden afgehandeld.
Vooral in grote hallen met veel medewerkers is het vaak moeilijk om een aangenaam binnenklimaat te behouden als er veel kleine tot middelgrote doorgangen zijn die vaak geopend en gesloten moeten worden.
De STRONG-XF is ideaal voor deze situatie: snel, betrouwbaar en vooral stil, wat vooral belangrijk is in grote gebouwen waar echo's voorkomen.
De volledige doorgang wordt beschermd door een lichtscherm tot een hoogte van 2.500 mm.
BESTURING
De deur wordt standaard geleverd met op-stop-neer knoppen op de besturing (ook in IP65 kast leverbaar). Het besturingssysteem regelt een veelheid aan functies, zoals:
• Regelbare openstandtijd, halve-hoogte stop, bedrijfs of servicestand, etc.
• Voor het bedienen van een SpeedRoller zijn veel opties beschikbaar, zoals radar, bewegingsmelder, afstandsbediening, verkeerslichten, sluisbesturing en nog veel meer.
MAGISCHE SCHAKELAAR | Besturingseenheid
De Magic Switch bediening werkt als een contactloze knop.
Dit is vooral belangrijk in omgevingen waar hygiëne belangrijk is, bijvoorbeeld in de voedingsmiddelenindustrie.
| max. Oppervlak (B × H) | 20,25 m² |
| max. Breedte | 4.500 mm |
| max. Hoogte | 4.500 mm |
| Windlastbeständig tot min. [* mit WindLoad Optimiser]. | 11 Bft |
| max. windlastklasse volgens EN 12424 | 3* |
| Windsterkte met frequentieregelaar | 2,0 m/s |
| Schließgeschwindigkeit mit Frequenzregler | 0,5 m/s |
| Afstand | 1,0 mm |
| Behanggewicht, Klasse M2 | 900 g/m² |
| Behanggewicht (optioneel) | 1.050 g/m² |
| Eignung als Außentor | ja |
TECHNISCHE GEGEVENS T100R en T100R FU
| UITVOERING | Kunststof kast [IP54] 219 x 256 x 117 mm | Kunststof kast [IP54] met uitbreiding 219 x 550 x 117 mm |
| FREQUENTIEREGELING | Nee | Ja |
| AANSLUITING | 3N~400V/50Hz/16A ± 10%, CEE - stekker, 5-polig | LNPE~230V/50Hz/16AT ± 10%, CEE - stekker, 3-polig |
| BEDIENING | Drukknoppen (Op-Stop-Neer), Grote drukknop, Sleutelschakelaar, ClearWave paneel, Trekschakelaar etc. | |
| BEVEILIGING | Lichtscherm (standaard), Veiligheidsfotocel, Infrarood- & bewegingsdetector, Verkeerslicht etc. | |
| EXTRA’S | Inductielusdetector (standaard), Potentiaalvrije relais, Wederzijdse blokkering | |
Hoe kunnen wij u helpen?
Wij streven naar volledige ontzorging. Vanaf het eerste contact tot en met de oplevering nemen wij alles uit handen.
Neem gerust contact met ons op voor meer informatie of een vrijblijvende offerte. Wij zorgen ervoor dat uw project snel en professioneel wordt opgepakt.
Brochures, montagehandleidingen en technische documentatie zoals STABU, BIM en inbouwtekeningen zijn beschikbaar. Alle details voor de juiste keuze staan overzichtelijk bij elkaar.
(technische) documentatie
