Vlieringtrappen hout

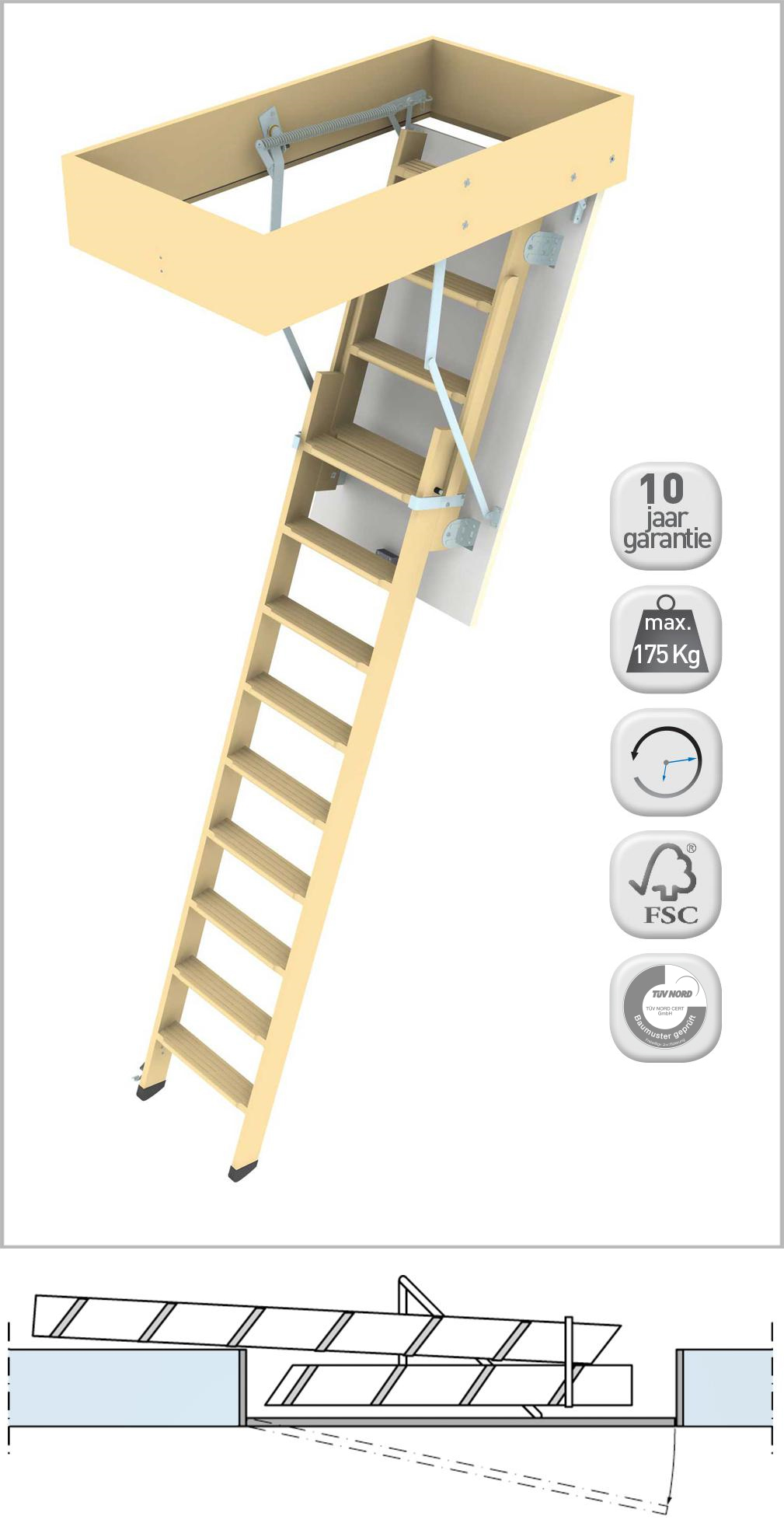

TYPE 1180

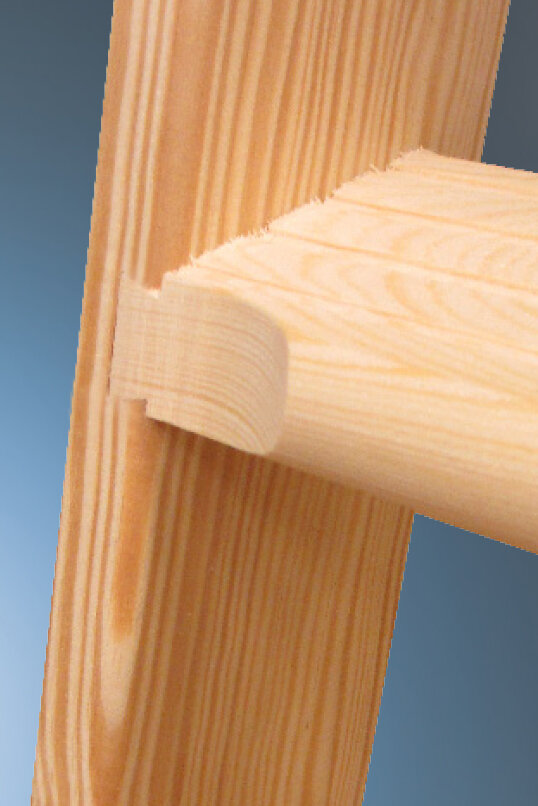

Tweedelige houten schuiftrap, compleet met houten raveelbak waarin het tweezijdige witte geïsoleerde luik (geldt voor standaard afmetingen) is afgehangen. De trap bestaat uit twee delen waardoor een geringe zwenkruimte op de zoldervloer nodig is. De bediening vindt plaats door middel van meegeleverde trekstok. Balancering van het luik door een systeem van verstelbare zijarmen en trekveren. De treden, voorzien van anti-slip profiel, zijn met behulp van zwaluwstaartverbinding bevestigd aan de trapbomen. De afstand tussen trap en luik is 7 cm.
| A | B | C | D | E |
| 60/70x100/110/120 | 19,5 | 240 | 120 | 125 |
| 60/70x100/110/120 | 19,5 | 250 | 130 | 130 |
| 60/70x100/110/120 | 19,5 | 260 | 145 | 135 |
| 60/70x100/110/120 | 19,5 | 270 | 150 | 140 |
| 60/70x100/110/120 | 19,5 | 280 | 165 | 145 |
Bekijk de maatschets vlieringtrappen hout en staal
Opties
• traphek
• leuning
• Robusta pakket, 19 mm dik meubelplaat luik
(montage met slotbouten)
• luik 56 mm
• luik 76 mm
• multifunctioneel compriband
• beloopbaar bovenluik
• brandwerend onderluik

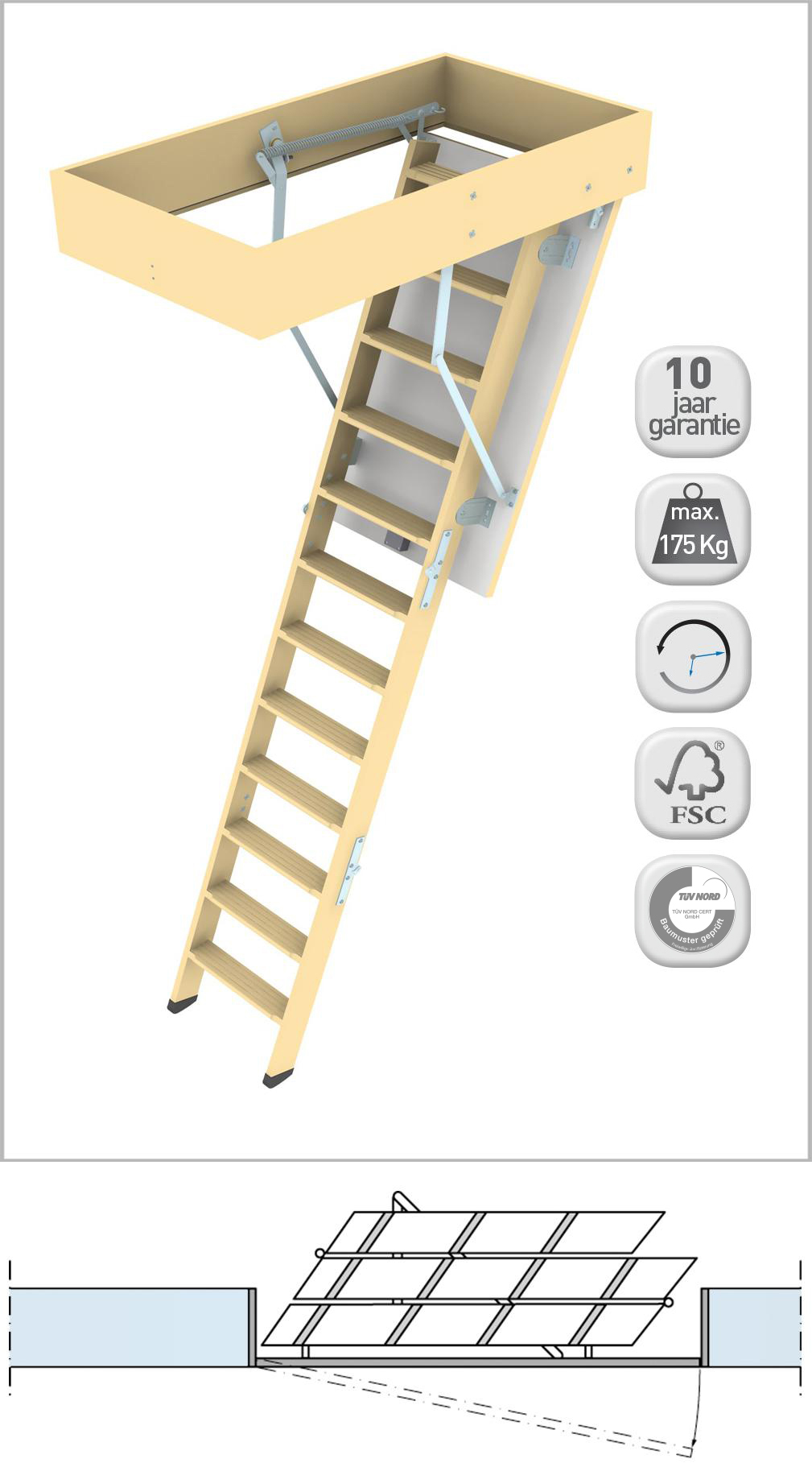

TYPE 1300

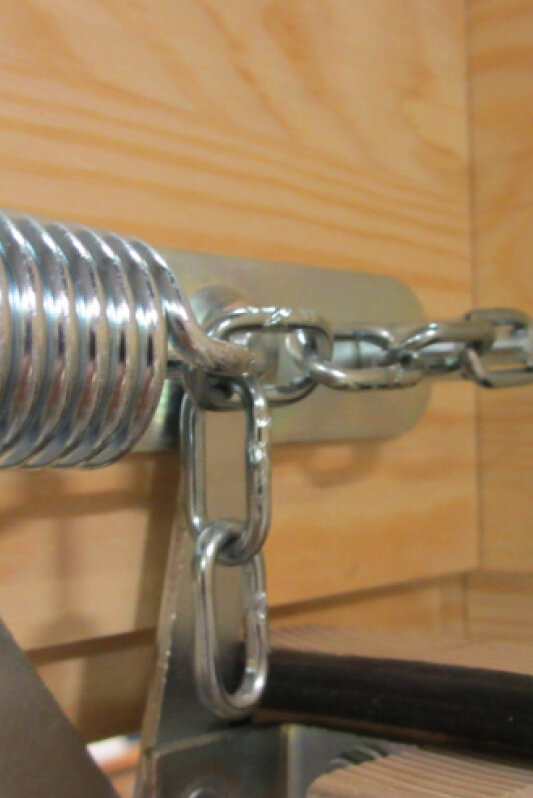

Driedelige houten vouwtrap, compleet met houten raveelbak waarin het tweezijdige witte geïsoleerde luik (geldt voor standaard afmetingen) is afgehangen. De trap bestaat uit drie delen waardoor er geen zwenkruimte op de zoldervloer nodig is. De bediening vindt plaats door middel van meegeleverde trekstok. Balancering van het luik door een systeem van verstelbare zijarmen en trekveren. De treden, voorzien van anti-slip profiel, zijn met behulp van zwaluwstaartverbinding bevestigd aan de trapbomen. De afstand tussen trap en luik is 7 cm.
| A | B | C | D | E | F |
| 60/70x110/120 | 19,5 | 240 | - | 115 | 155 |
| 60/70x110/120 | 19,5 | 250 | - | 120 | 155 |
| 60/70x110/120 | 19,5 | 260 | - | 125 | 155 |
| 60/70x110/120 | 19,5 | 270 | - | 125 | 155 |
| 60/70x120 | 19,5 | 280 | - | 130 | 170 |
| 70x140 | 19,5 | 300 | - | 130 | 170 |
Bekijk de maatschets vlieringtrappen hout en staal
Opties
• traphek
• leuning
• Robusta pakket, 19 mm dik meubelplaat luik
(montage met slotbouten)
• luik 56 mm
• luik 76 mm
• multifunctioneel compriband
• beloopbaar bovenluik
• brandwerend onderluik
TYPE 1400
Vierdelige houten vouwtrap, compleet met houten raveelbak waarbij het tweezijdige witte grote luik (geldt voor standaard afmetingen) is afgehangen. De trap bestaat uit vier delen waardoor er geen zwenkruimte op de zoldervloer nodig is. De bediening vindt plaats door middel van de trekstok. Balancering van het luik door een systeem van verstelbare zijarmen en trekveren. De treden, voorzien van antislipprofiel, zijn met behulp van zwaluwstaartverbinding bevestigd aan de trapbomen. De afstand tussen trap en luik is 7 cm.
Uitgangspunt is waar een 1300 (lengte trapgatsparing) en 1180 (zwenkruimte) niet geplaatst kan worden.
| A | B | C | D | E | F |
| 60/70x100 | 19,5 | 240 | - | 115 | 132 |
| 60/70x100 | 19,5 | 250 | - | 120 | 134,5 |
| 60/70x100 | 19,5 | 260 | - | 125 | 134,5 |
Bekijk de maatschets vlieringtrappen hout en staal
Opties
• traphek
• leuning
• Robusta pakket, 19 mm dik meubelplaat luik
(montage met slotbouten)
• luik 56 mm
• luik 76 mm
• multifunctioneel compriband
• beloopbaar bovenluik
• brandwerend onderluik
Details
Montage vlieringtrap type 1300
Montage van een vlieringtrap is nog nooit zo makkelijk geweest als nu met ons unieke snelmontagesysteem. Door dit montagesysteem kan nu één persoon snel en eenvoudig een vlieringtrap monteren. U bespaart hiermee veel tijd. Bekijk de montagevideo. Bekijk altijd de laatste versie van de montagehandleiding voor de meest actuele informatie.
Waar kunt u onze vlieringtrappen kopen?
Vlieringtrappen van Novoferm worden verkocht via de professionele bouwmaterialenhandel/ijzerwarenhandel.
Voor overige vragen of informatie over vlieringtrappen kunt u uiteraard contact met ons opnemen.
Brochures, montagehandleidingen en technische documentatie zoals STABU, BIM en inbouwtekeningen zijn beschikbaar. Alle details voor de juiste keuze staan overzichtelijk bij elkaar.
